ANTENA YAGI DK7ZB 430 MHz 12el.28/50 250cm 16.0dBi

Kierunkowa 12-to elementowa antena Yagi (Long Yagi) DK7ZB na pasmo 70cm. Doskonała do łączności SSB. Wersja z dopasowaniem 28/50Ω doskonale zrównoważona pomiędzy zyskiem, F/B oraz zakresem częstotliwości.
W stosunku do oryginalnego projektu, antena została przekalkulowana z uwzględnieniem szczegółów konstrukcyjnych oraz użytych materiałów. Dlatego wymiary mogą się różnić od zaproponowanych przez pomysłodawcę.
Do wyprodukowania anten użyto wysokiej jakości materiałów - stopów aluminium, stali nierdzewnej, stali galwanizowanej, odpornych na UV puszek antenowych oraz specjalnie zaprojektowanych wydruków wykonanych na drukarkach 3D.

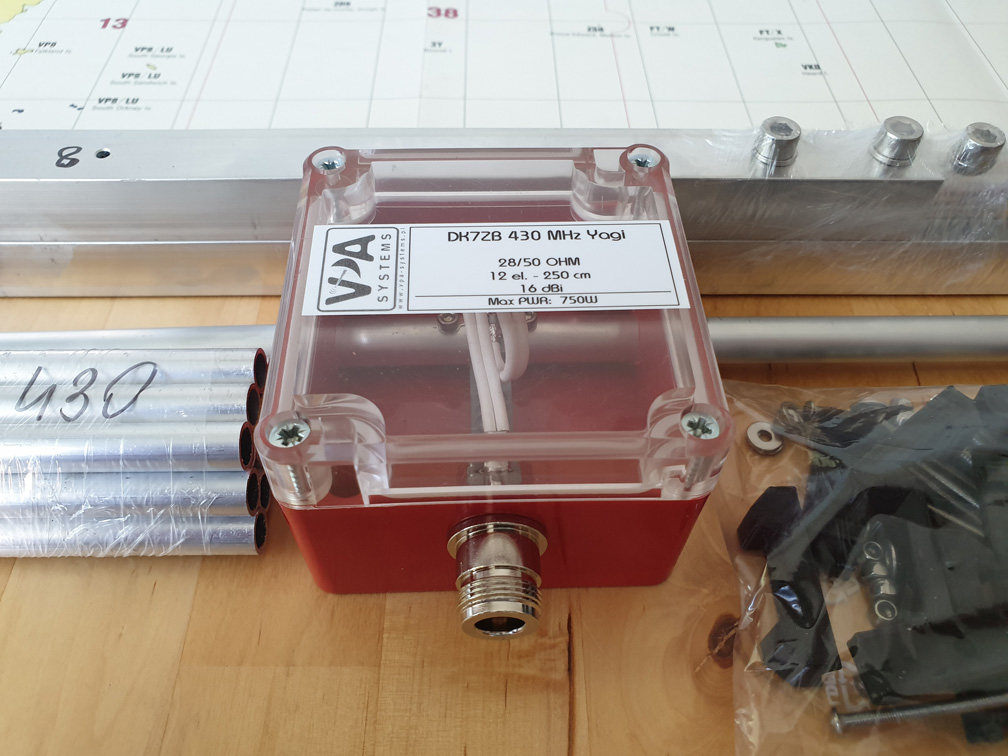

Układ dopasowujący z oporności charakterystycznej anteny do standardowej wyjściowej 50 Ohm ( w tym przypadku 28/50 ) wykonano z użyciem przewodu koncentrycznego z izolacją teflonową.

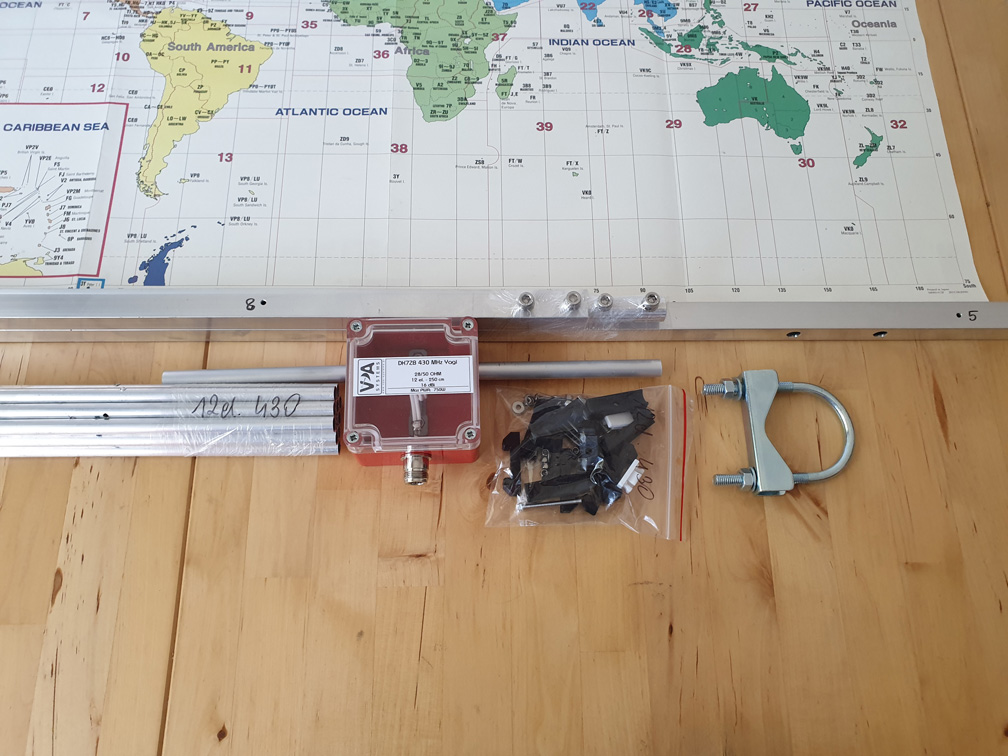

Na zdjęciach pokazano najważniejsze szczegóły konstrukcyjne, które są charakterystyczne dla anten VHF i UHF tego producenta.

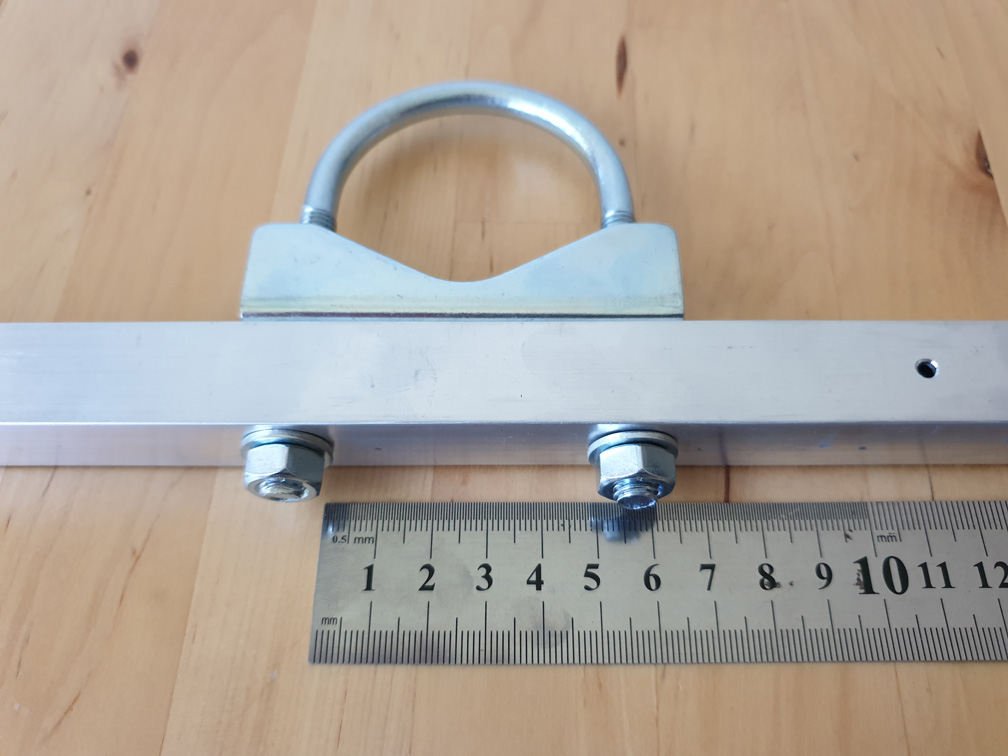

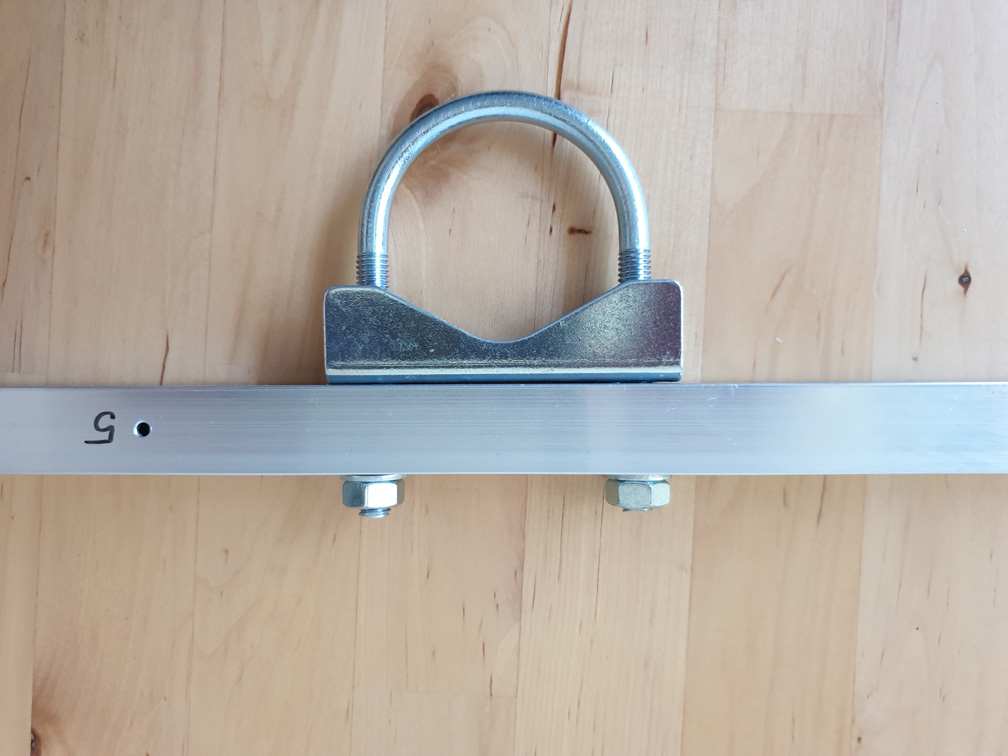

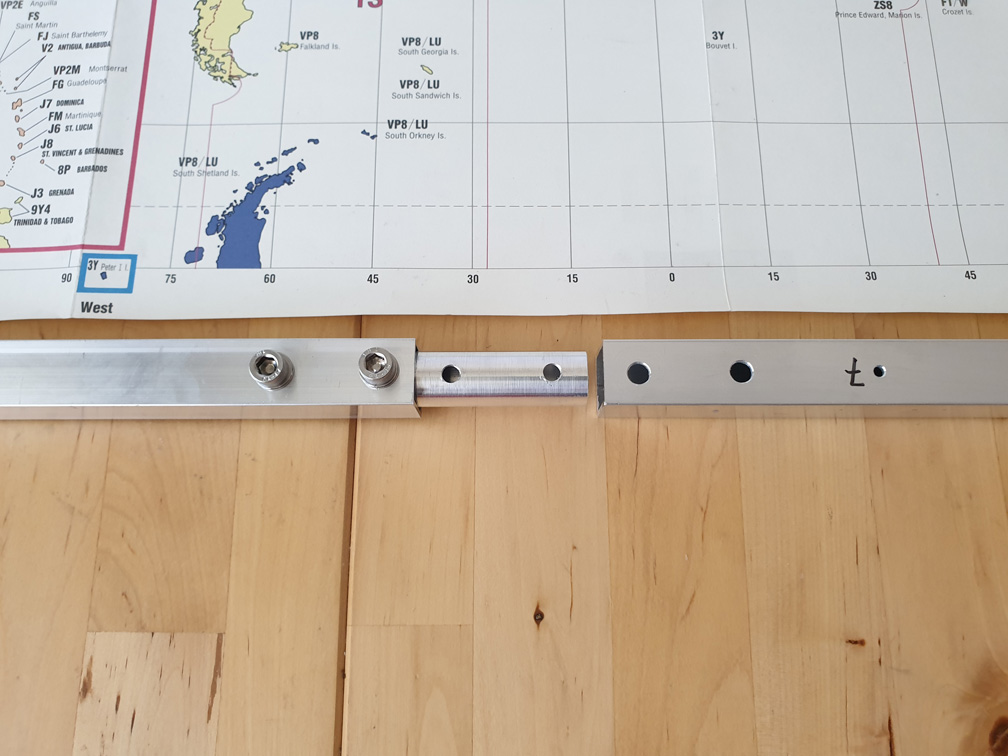

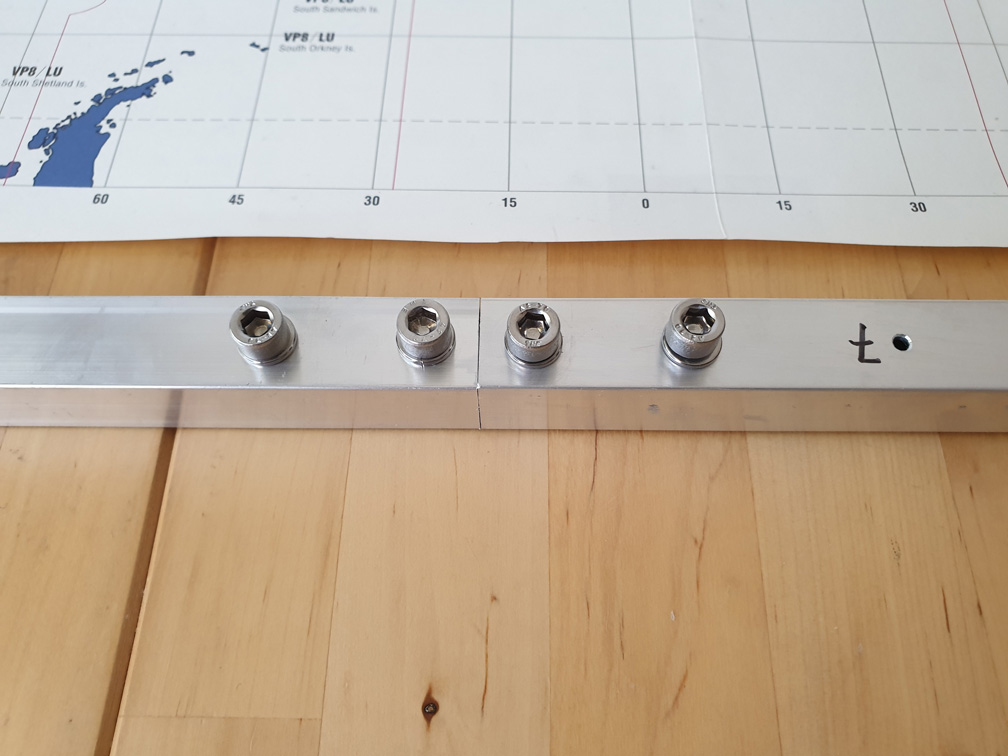

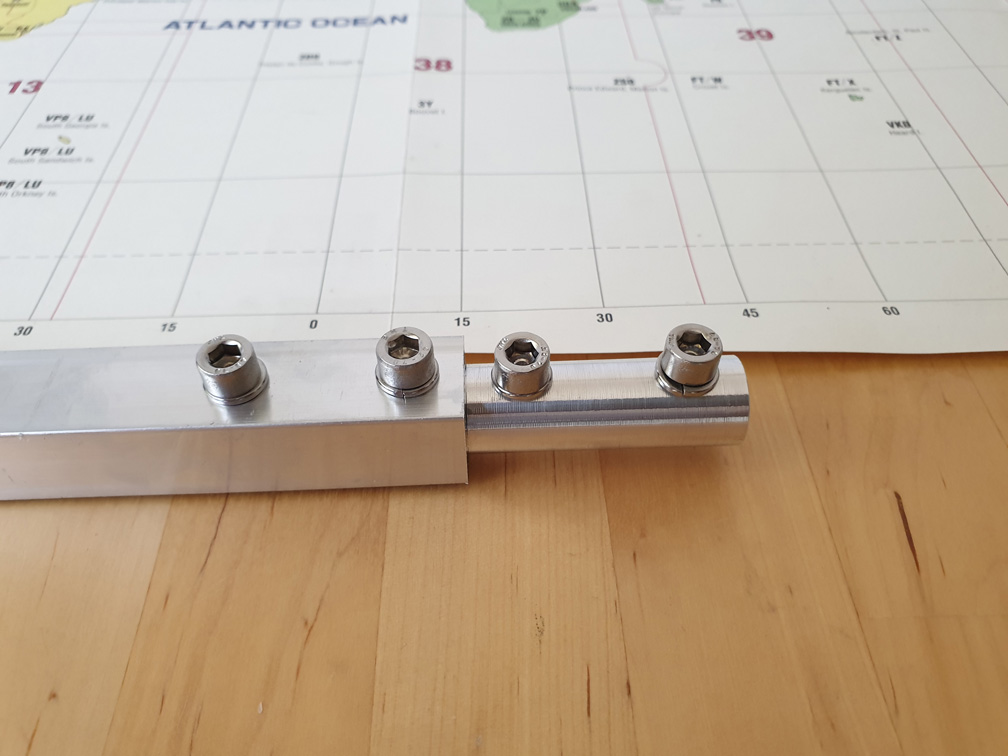

W zależności od długości nośnika anteny, stosowane są różne rozmiary profili aluminiowych a także uchwyty elementów czy mocowanie do masztu. Wszystkie nośniki o długości przekraczającej 200 cm wykonywane są jako dzielone na odcinki, łączone za pomocą łączników w jedną całość. Directory i reflektor mocowane są do nośnika za pomocą śrub i dedykowanych uchwytów odpornych na UV. Układ dopasowujący umieszczony jest wewnątrz puszki antenowej zawierającej gniazdo typu N. Puszka wraz z zamocowanymi rurkami aluminiowymi dostarczana jest jako kompletny radiator gotowy do zamontowania w antenie.

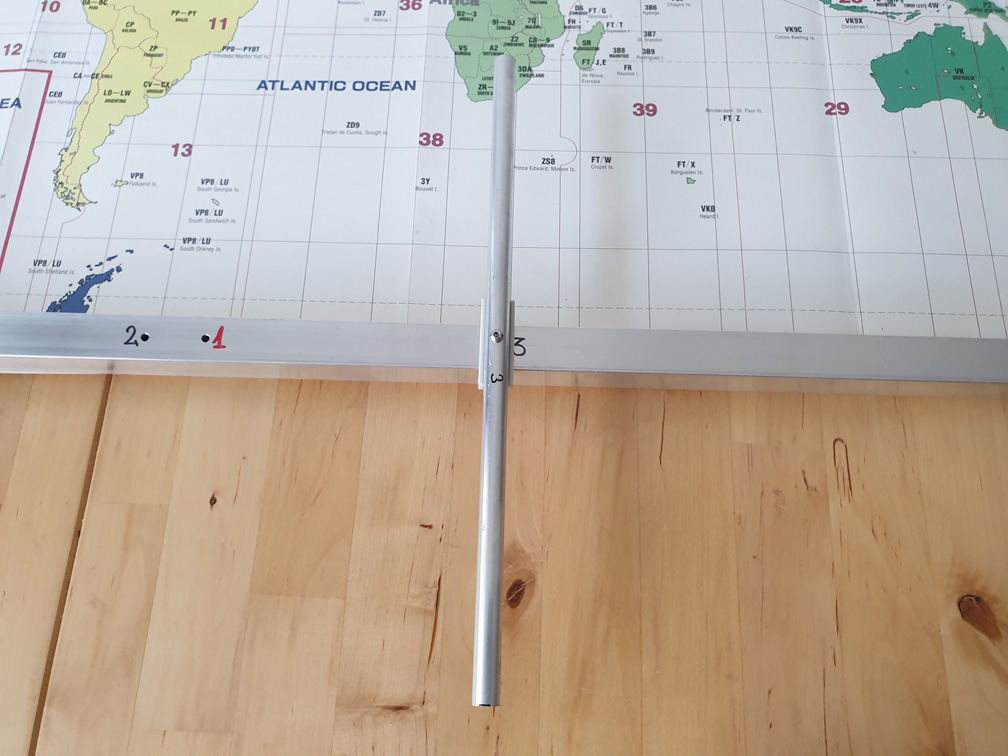

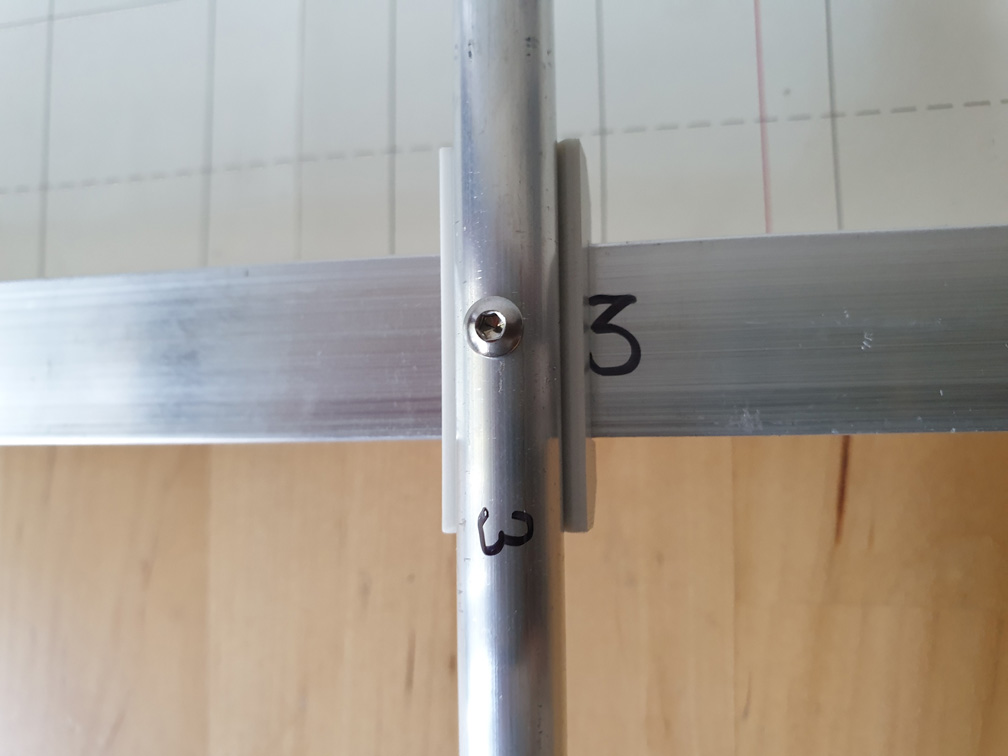

Wszystkie elementy rurkowe ( directory i reflektor ) posiadają naniesione numery. Również odpowiednio naniesione opisy posiada nośnik anteny, co umożliwia właściwe umiejscowienie elementów.

Montaż anteny jest łatwy przy użyciu podstawowych narzędzi. Wymaga jedynie połączenia fragmentów nośnika ( o ile nośnik jest podzielony na części ) i przykręcenie do niego elementów ( directorów, reflektora i radiatora ) oraz uchwytu do masztu.

Uwaga:
Puszka antenowa wykonana z ABS-u oraz inne elementów z tworzyw sztucznych są w kolorze zależnym od okresu, w którym antena została wyprodukowana.


Specyfikacja techniczna	Pasmo 70cm
Zakres częstotliwości	430-440 MHz
Liczba elementów	12
Zysk energetyczny	16.0 dBi
Promieniowanie wsteczne	-37.5 dB
Szerokość wiązki pionowej (+/-3dB)	31°
Szerokość wiązki poziomej (+/-3dB)	29°
Maksymalna moc doprowadzona do anteny	750 W
Maksymalny WFS (SWR) w paśmie	1.5:1
Odległość w szeregu - pionowa	135 cm
Odległość w szeregu - pozioma	145 cm
Gniazdo antenowe	Typ N (pozłacane)
Balun	28/50Ω Classic DK7ZB-Match
Długość całkowita	3,59λ / 250 cm
Przekrój nośnika	20x20x1.5 mm
Średnica elementów	10 mm (wibrator 12 mm)
Użyty materiał	aluminium / stal nierdzewna, galwanizowana / tworzywo sztuczne
Mocowanie do masztu	śr. maks. 50 mm
Waga	1.7 kg

Antena po zmontowaniu jest gotowa do użytku i nie wymaga strojenia.
