Wtyk N UG21-7TA na kabel RF7 klampowany ( skręcany z dociskanym ekranem ), izolator dzielony z Teflonu, złocony kołek środkowy, srebrzony korpus wtyku, uszczelka pod nakrętką klampującą. Solidne niemieckie wykonanie z materiałów najwyższej jakości gwarantuje długie użytkowanie bez zmiany parametrów.
W odróżnieniu od tańszych wtyków nakręcanych na kabel, ten rodzaj wtyku nie pozwala na obracanie się zamontowanego już wtyku na kablu oraz poprawia szczelność.
Ekran kabla dociskany jest do korpusu złącza za pomocą tulejki oraz nakrętki. Środkowa żyła lutowana do styku centralnego.
UG21-7TA jest odpowiedni dla kabli z naszej oferty:
RF-7
HIGHFLEXX-7

Poniżej zamieszczamy dokumentację zdjęciową pokazującą sposób montażu wtyku na kablu:

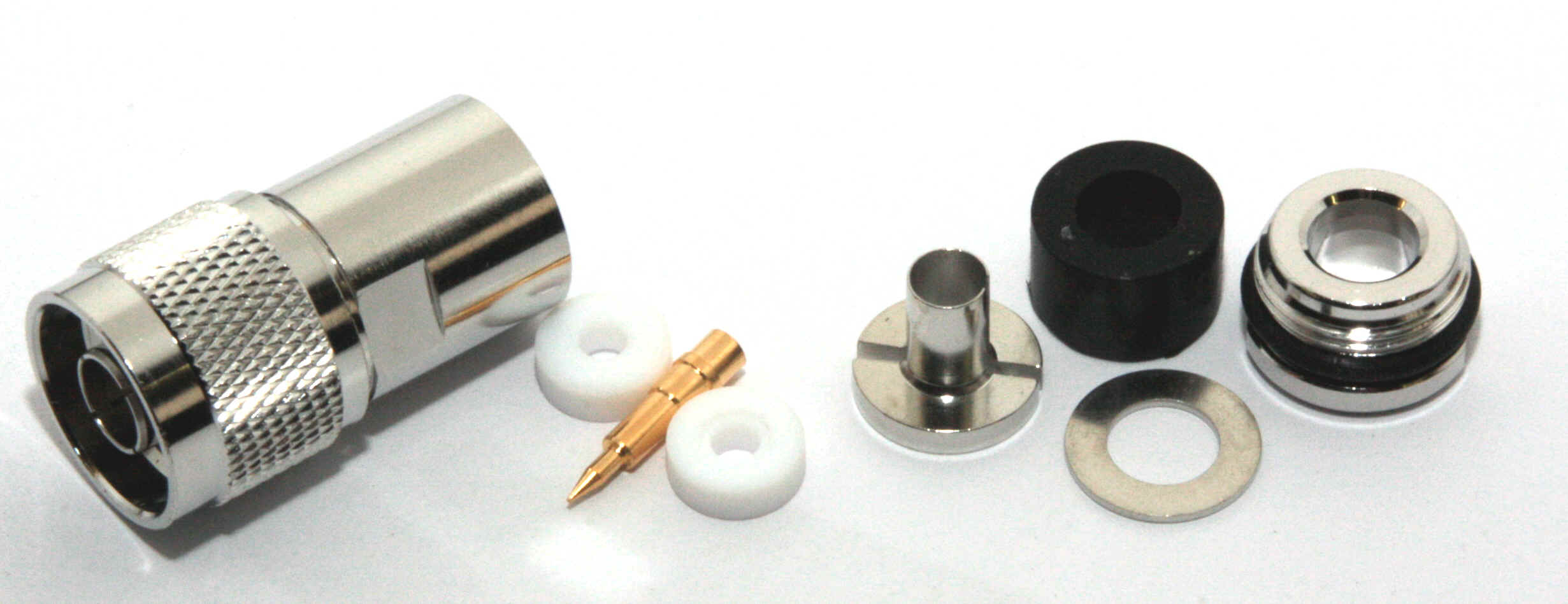

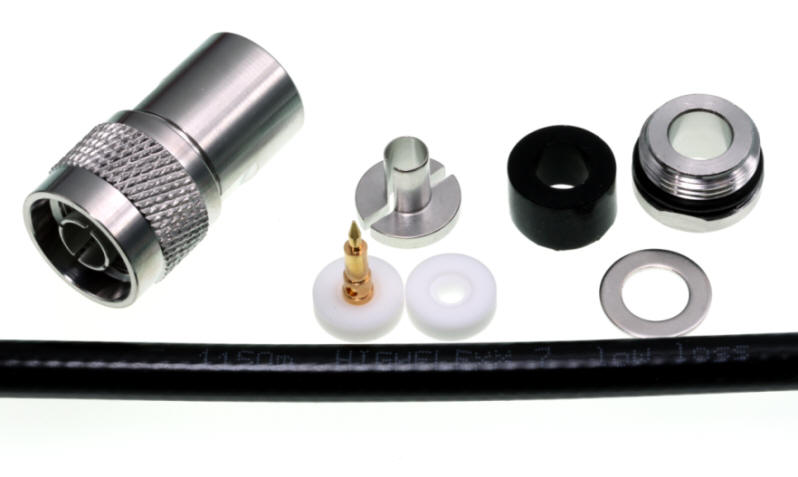

1. Wszystkie elementy wtyku.
alt

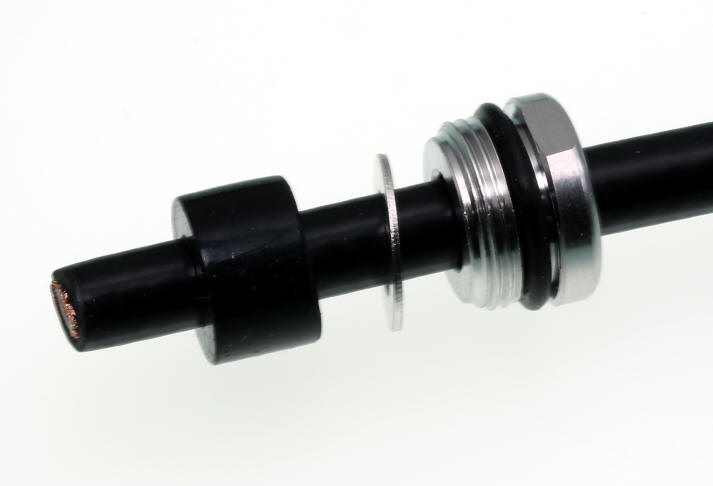

2. Nałożyć na kabel nakrętkę klampującą, podkładkę, uszczelkę silikonową.
alt

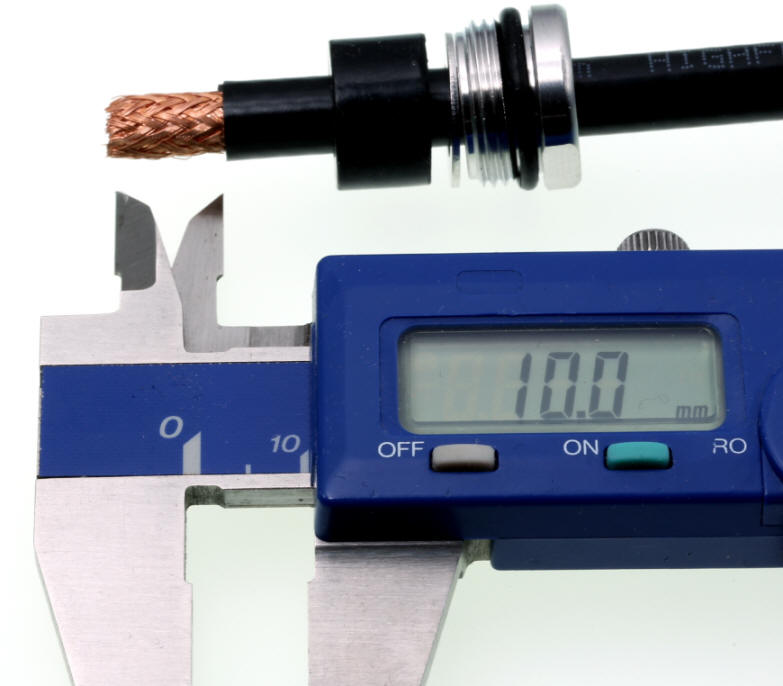

3. Usunąć zewnętrzną warstwę izolacji na długości 10 mm.
 alt
4. Wywinąć oplot ekranu na zewnątrz.
alt

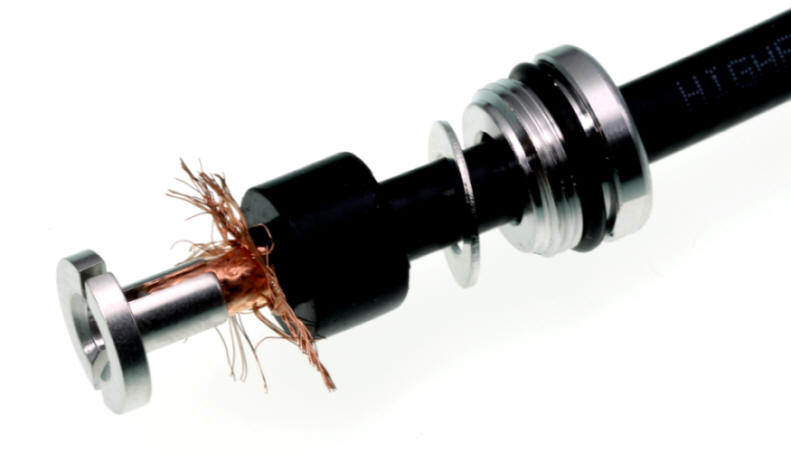

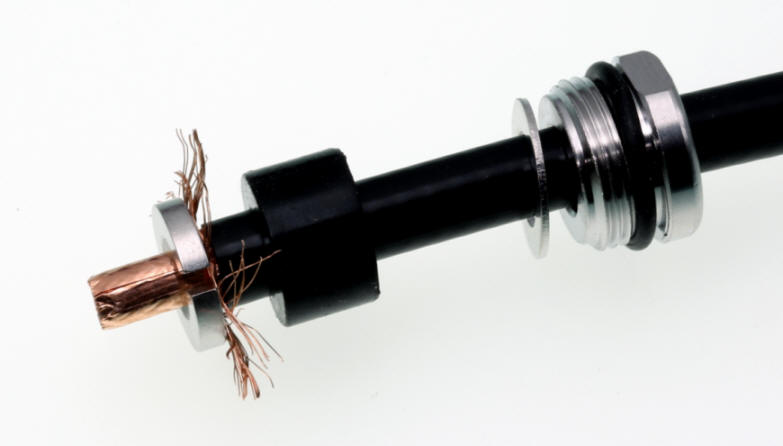

5. Wcisnąć tulejkę styku masowego na izolację wewnętrzną kabla, pomiędzy oplot a folię ekranującą.
alt

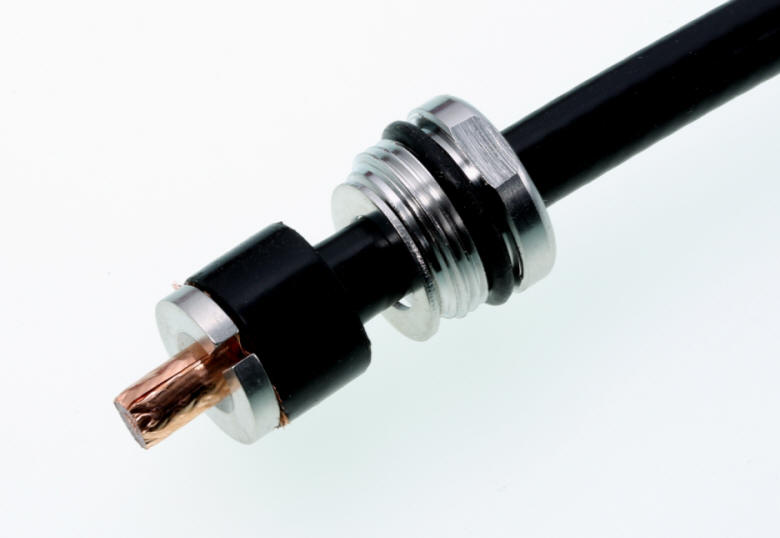

6. Obciąć nadmiar oplotu, dosunąć uszczelkę do tulejki.
alt

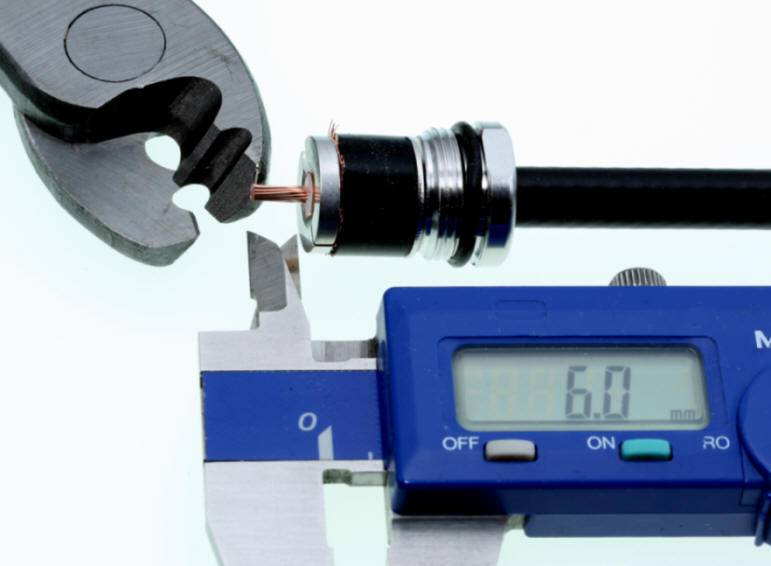

7. Obciąć wewnętrzna izolację kabla wraz z folią ekranującą na równo z powierzchnią tulejki, dosunąć podkładkę i nakrętkę do uszczelki.
alt

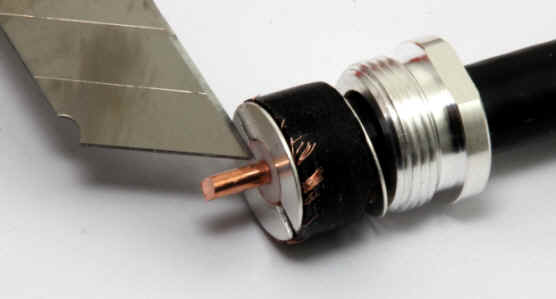

8.  Można posługiwać się nożem do tapet.
alt

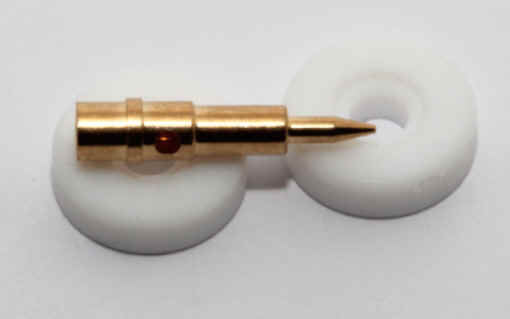

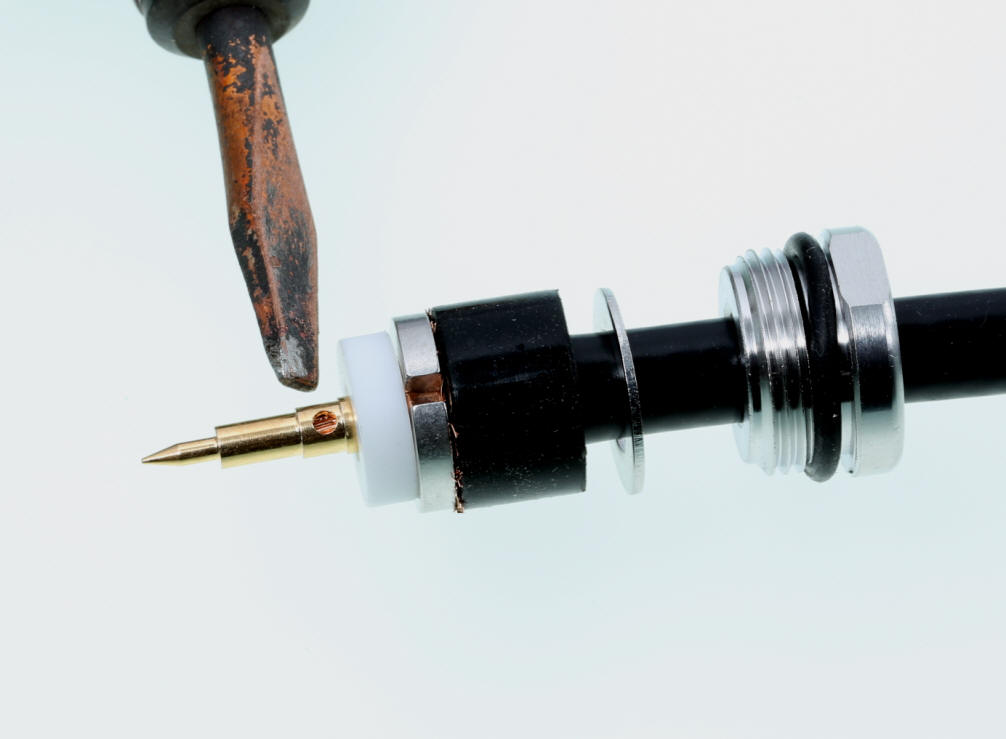

9. Nałożyć na środkową żyłę kabla jedną część teflonowego izolatora wtyku, obracając ją wyżłobieniem wokół otworu w stronę wystającej żyły środkowej kabla. Wyżłobienie pozwala na schowanie się w nim pierścienia znajdującego się na środkowym styku wtyku. Nałożyć na środkową żyłę kabla środkowy styk wtyku dopychając go tak aby oparł się o teflonowy izolator, przylutować przez otwór w bocznej ściance styku. Jeżeli pozostał nadmiar spoiwa w miejscu lutowania - usunąć go.
alt

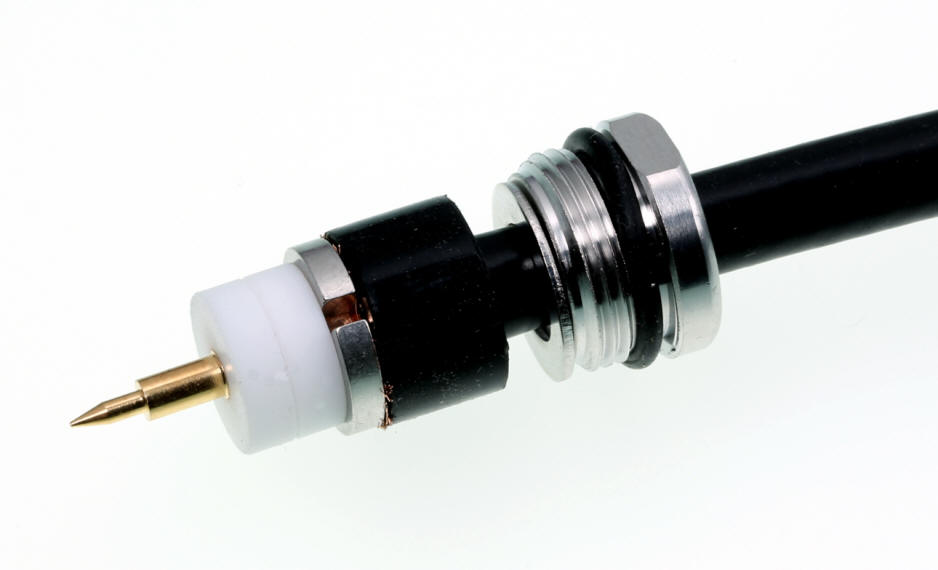

10. Nałożyć na styk środkowy drugą część izolatora teflonowego wyżłobieniem wokół otworu w stronę drugiej część już zamontowanego izolatora.
alt

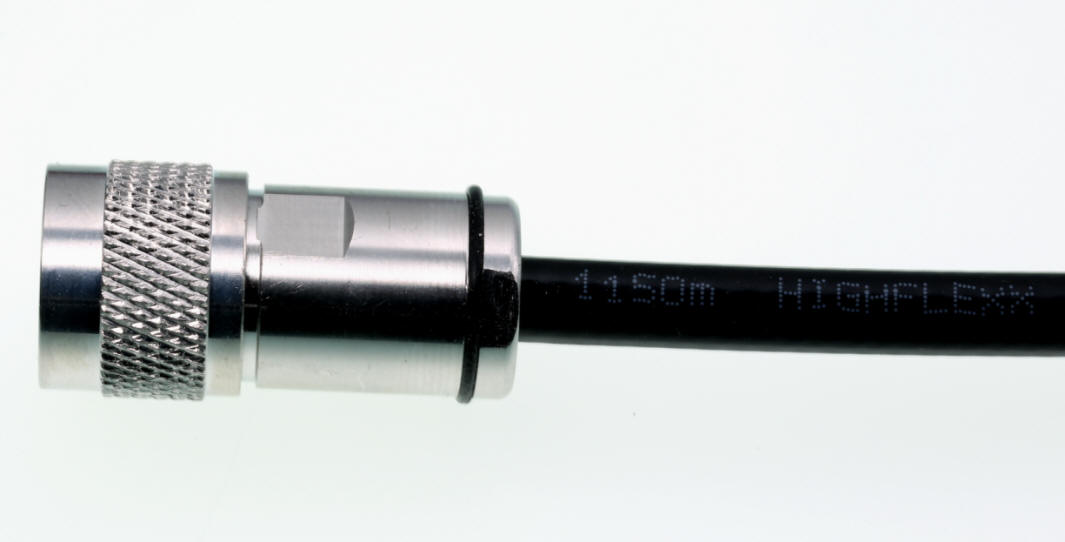

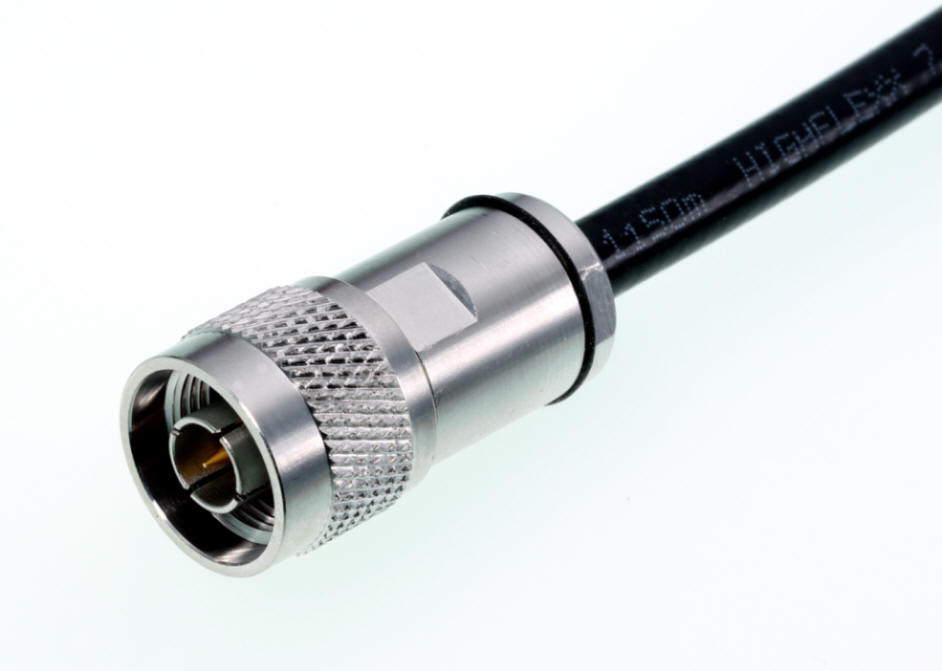

11. Tak przygotowany fragment wtyku włożyć do korpusu zewnętrznego wtyku dopychając do końca, a następnie dokręcić nakrętkę klampującą używając dwóch kluczy.
alt
alt
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Dobra jakość,łatwy montaż na kabel.Polecam.

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Wtyk wysokiej jakości.Łatwo montuje się na kabel.

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Złącza rewelacyjne. Ekspresowa dostawa.

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Bardzo solidny wtyk , łatwy w montażu.Od tej chwili staram sie stosować wtyki tego typu czy to wtyk typu N czy UC-1. Naprawde godne polecenia

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Lutowanie wtyków N to wyzwanie, więc cieszy możliwość zakupu wtyku dobrej jakości klampowany.

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Dobra instalacja to podstawa. Jak do mnie to dotarło to dopiero teraz słyszę. Dobrze zapakowane - produkt najwyższej klasy.

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Wtyki klampowane to doskonałe rozwiązanie

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Bardzo dobrze wykonany (tyle można stwierdzić organoleptycznie oczywiście wykorzystując zmysł wzrokowy ) Jak z trwałością ? Czas zweryfikuje :) Krótko mówiąc jestem zadowolony 73!

Recenzja potwierdzona zakupem
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

świetne złącza, warte ceny

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Dobra jakość.

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Dobra jakość materiałów, staranne wykonanie, łatwy montaż.

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

100/100 polecam. Najwyższa jakość.

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Bardzo porządne i szczelne wykonanie. Polecam

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Kolejny zakup tego wtyku do kabla. RF7. Bo jest OK.

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Dobra jakość

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Spoko wtyk.

Ocena produktu: Ocena produktu 4/5 Data napisania recenzji:

dobry produkt

Ocena produktu: Ocena produktu 3/5 Data napisania recenzji:

Wtyk wydaje sie być ok, ale niestety nie wszystkie elementy są w nim dobrej jakości. Podczas montażu na przewodzie metalowy kołnierz złamał się. Zdarzyło mi się to po raz pierwszy, a nie jeden taki wtyk już zamontowałem w życiu. Odpowiedź Teltad: Kable typu RF-10, RF-7 i podobne, mają dosyć sztywną oponę zewnętrzną. Dla ułatwienia, przed zamontowaniem na nich metalowego kołnierza warto nieco uplastycznić oponę kabla podgrzewając ją strumieniem gorącego powietrza ze stacji czy suszarki do włosów. Dodatkowo należy zadbać o równomierny rozkład sił na powierzchni kołnierza przy wciskaniu go pod oponę, można wykorzystać kombinerki z otworem, czy klucz nasadowy w imadle itp. i za ich pomocą dociskać kołnierz.

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

wtyk dobrej jakości, bdb się zarabia polecam

Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Solidne wtyki - przemyślana konstrukcja nie wymagająca "gimnastykowania" przy zarabianiu fidera. Polecam.
