Wtyk N N1011TA na kabel RF10 H2010 H2000 FLEX HYPERFLEX 10 klampowany dla kabli o średnicy zewnętrznej 10-11 mm i średnicy żyły środkowej do 3 mm. Skręcany z dociskanym ekranem, izolator dzielony wykonany z Teflonu, złocony kołek środkowy, korpus wtyku pokryty " białym brązem " ( Tres Alloy CuSnZn3 ), uszczelka silikonowa wewnątrz korpusu. Solidne niemieckie wykonanie z materiałów najwyższej jakości gwarantuje długie użytkowanie bez zmiany parametrów.
Ekran kabla dociskany jest do korpusu złącza za pomocą tulejki oraz nakrętki. Środkowa żyła lutowana do styku centralnego.
W odróżnieniu od tańszych wtyków nakręcanych na kabel, ten rodzaj wtyku nie pozwala na obracanie się zamontowanego już wtyku na kablu oraz poprawia szczelność.

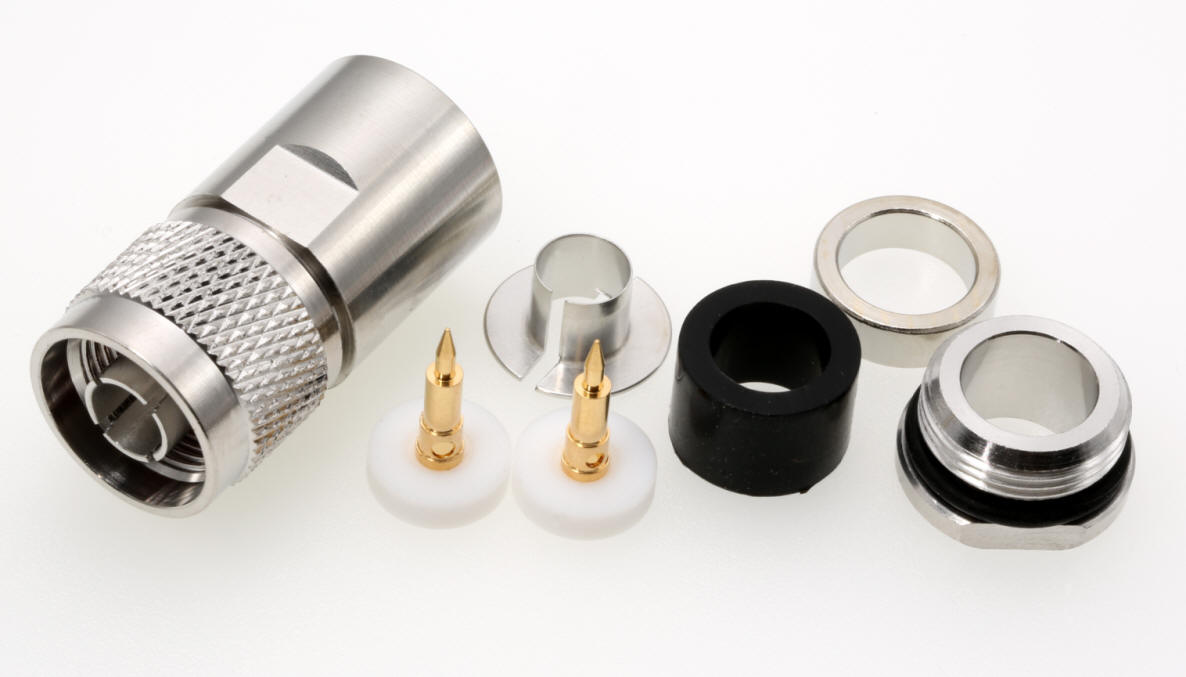

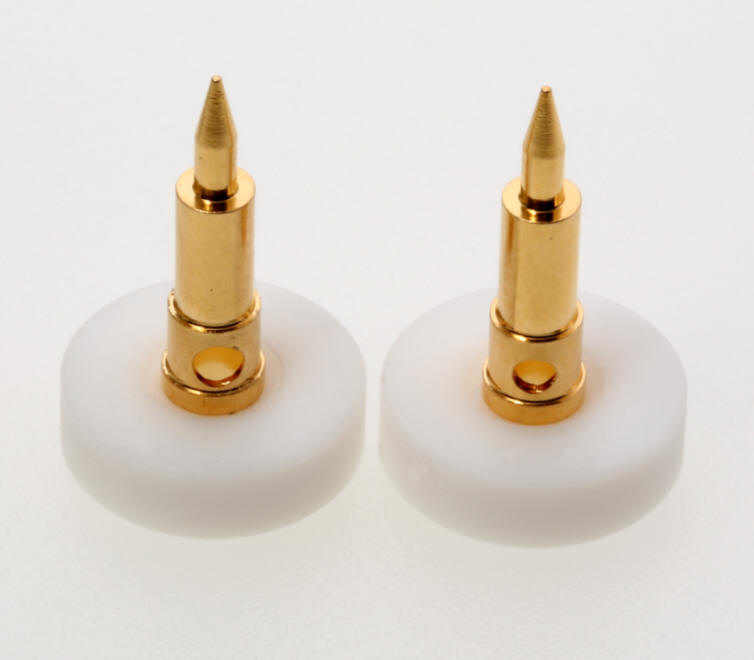

W komplecie znajdują się 2 kołki środkowe, jeden dla kabli o mniejszej średnicy żyły środkowej i drugi dla kabli o większej średnicy żyły środkowej. Wtyk nadaje się do wszystkich kabli koncentrycznych 50 Ohm o średnicy 10-11 mm, które znajdują się w naszej ofercie.
N1011TA jest odpowiedni dla kabli z naszej oferty:
RG213
RF-10F
MRC-400
H-2010
H-2000 FLEX
HYPERFLEX 10
może byś stosowany również z kablami: Aircom Plus, H2000 flex, H1000,  oraz pokrewnymi.


N 1011 TA
Norma IEC 61 169-16
Stopień ochrony IP 67
Czas życia ( ilość włożeń wtyku )
 		 ≥500
Materiał styku środkowego diamagnetyk
Materiał korpusu CuSnZn3
Materiał izolatora PTFE
Materiał uszczelki Guma
Materiał O-Ringu Guma
Powierzchnia styku środkowego Złocona
Temperatura użytkowania - 55°C / +155°C
Waga 55 g
RoHS zgodność Tak
Napięcie robocze ≤ 1000 V RMS
VSWR ≥ 1,07 (1 GHz)
Rezystancja połączenia styku środkowego ≤ 1,5 mΩ
Rezystancja połączenia styku masowego ≤ 1,0 mΩ




Poniżej zamieszczamy dokumentację zdjęciową pokazującą sposób montażu wtyku na kablu:
1. Wszystkie elementy wtyku. 2. Nałożyć na kabel nakrętkę klampującą, podkładkę, uszczelkę silikonową.
alt
3. Usunąć zewnętrzną warstwę izolacji na długości 10 mm.
 alt
4. Wywinąć oplot ekranu na zewnątrz.
alt
5. Wcisnąć tulejkę styku masowego na izolację wewnętrzną kabla, pomiędzy oplot a folię ekranującą.
alt
6.
alt
7. Obciąć nadmiar oplotu, dosunąć uszczelkę do tulejki.
alt
8. Obciąć wewnętrzna izolację kabla wraz z folią ekranującą na równo z powierzchnią tulejki, dosunąć podkładkę i nakrętkę do uszczelki.
Następnie sprawdzić długość wystającej środkowej żyły kabla. Jeżeli potrzeba to skrócić tak, aby po nałożeniu środkowego kołka, przez boczny otwór służący do lutowania było widać koniec środkowej żyły.
alt
altalt

9. Nałożyć na środkową żyłę kabla jedną część teflonowego izolatora wtyku, obracając ją wyżłobieniem wokół otworu w stronę wystającej żyły środkowej kabla. Wyżłobienie pozwala na schowanie się w nim pierścienia znajdującego się na środkowym styku wtyku. Nałożyć na środkową żyłę kabla środkowy styk wtyku dopychając go tak aby oparł się o teflonowy izolator, przylutować przez otwór w bocznej ściance styku. Jeżeli pozostał nadmiar spoiwa w miejscu lutowania - usunąć go.
alt
10. Nałożyć na styk środkowy drugą część izolatora teflonowego wyżłobieniem wokół otworu w stronę drugiej część już zamontowanego izolatora.
alt
11. Tak przygotowany fragment wtyku włożyć do korpusu zewnętrznego wtyku dopychając do końca, a następnie dokręcić nakrętkę klampującą używając dwóch kluczy.
alt
11. Proszę nie dokręcać zbyt mocno nakrętki klampującej, tak aby nie zniszczyć znajdującej się pod nią gumowej uszczelki. Po skręceniu wtyk powinien wyglądać jak na zdjęciu poniżej.alt
