KABEL KONCENTRYCZNY 75 Ohm RG-11 A/U SYTRONIC ( cena za 1 m )

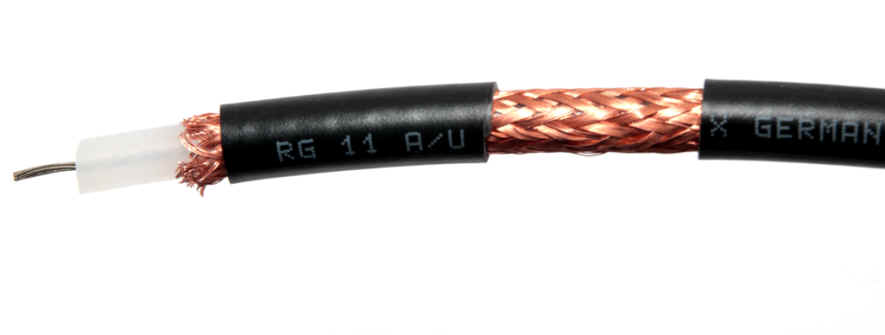

RG-11 A/U to kabel koncentryczny o impedancji 75 Ω i średnicy zewnętrznej 10,3 mm (pasują złącza na kabel RG213, RF10, H1000). Powłoka zewnętrzna z PVC w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową ( linka miedziana cynowana), a ekran wykonano jako gęsty oplot miedziany. Zastosowano dielektryk z litego polietylenu. Kabel ten przeznaczony jest budowy 75 Ω linii zasilających anteny czy układów dopasowujących impedancję anten do 50 Ω linii zasilających urządzeń nadawczych i odbiorczych. Umożliwia przesyłanie znacznych mocy.

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N UG21STG klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

Impedancja:                                       75 Ohm +- 3
Współczynnik skrócenia fali:            0,667
Pojemność jednostkowa:                  67 pF/m
Rezystancja ekranu:                          4 Ohm/km
Rezystancja żyły środkowej:           19 Ohm/km


Żyła środkowa:                                  linka Cu/Sn 7x0.4 mm
Izolacja wewnętrzna:                        PE 7,24 mm +- 0.1

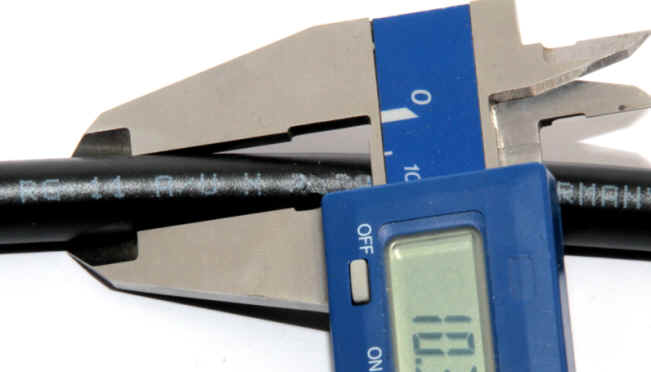

Średnica zewnętrzna:                       PVC 10,3 mm +- 0.2 UV odporny
Ekran:                                                 oplot Cu
Minimalny promień gięcia:              50 mm
Waga:                                                 12.5 kg/100 m

Konstrukcja: oplotowy, miedziany, dielektryk wewnętrzny z litego polietylenu

Tłumienia:

1 MHz ok. 1,1 dB / 100 m
10 MHz ok. 1,8 dB / 100 m
20 MHz ok. 2,7 dB / 100 m
50 MHz ok. 4,2 dB / 100 m
100 MHz ok. 7 dB / 100 m
200 MHz ok. 10,6 dB / 100 m
500 MHz ok. 15,5 dB / 100 m
1000 MHz ok. 26,25 dB / 100 m
2000 MHz ok. 48,8 dB / 100 m
3000 MHz ok. 61,3 dB / 100 m
