1 » 2 » 3 » WTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONY4
WTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONYWTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONYWTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONY
WTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONYWTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONYWTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONY

WTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONY

WTYK N UG21STG NA KABEL H1000 RF10 RG213 KLAMPOWANY (SKRĘCANY), IZOLATOR TEFLONOWY ŚRODKOWY STYK ZŁOCONY
Średnia ocena (4.88/5):
Średnia ocena 4.88/5
(głosów 8)

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł Dostępne formy wysyłki dla oglądanego produktu:Przesyłka pocztowa ekonomiczna - 16,00 zł
Przesyłka pocztowa priorytetowa - 13,53 zł
Odbiór osobisty w naszym punkcie - 0,00 zł
Kurier - 20,16 zł
Kurier przesyłka długa 250 cm - 40,00 zł
Kurier przesyłka długa 300 cm - 80,00 zł
Kurier - 80,00 zł
Kurier - 40,00 zł
Przesyłka elektroniczna - 0,00 zł

Numer katalogowy: UG21STG

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 26,00 zł

Cena netto: 21,14 zł

Ilość: szt
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (8)

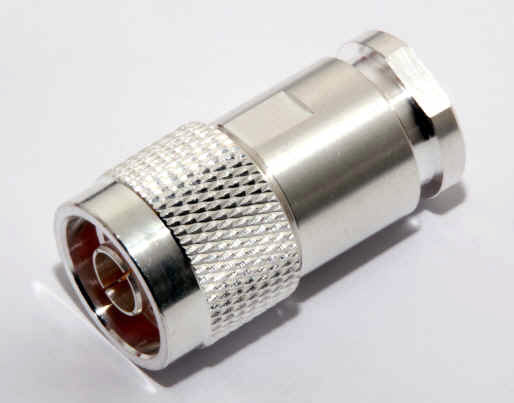

Wtyk N UG21STG na kabel RF10 klampowany dla kabli o średnicy zewnętrznej 10-11 mm i średnicy żyły środkowej do 2.75 mm. Skręcany z dociskanym ekranem, izolator dzielony wykonany z Teflonu, złocony kołek środkowy, srebrzony korpus wtyku, uszczelka silikonowa wewnątrz kurpusu. Solidne niemieckie wykonanie z materiałów najwyższej jakości gwarantuje długie użytkowanie bez zmiany parametrów.
W odróżnieniu od tańszych wtyków nakręcanych na kabel, ten rodzaj wtyku nie pozwala na obracanie się zamontowanego już wtyku na kablu oraz poprawia szczelność.
UG21STG jest odpowiedni dla kabli z naszej oferty:
RG213
RF-10F
MRC-400

może byś stosowany również z kablami: Aircom Plus, H2000 flex, H1000,  oraz pokrewnymi.

Poniżej zamieszczamy dokumentację zdjęciową pokazującą sposób montażu wtyku na kablu:

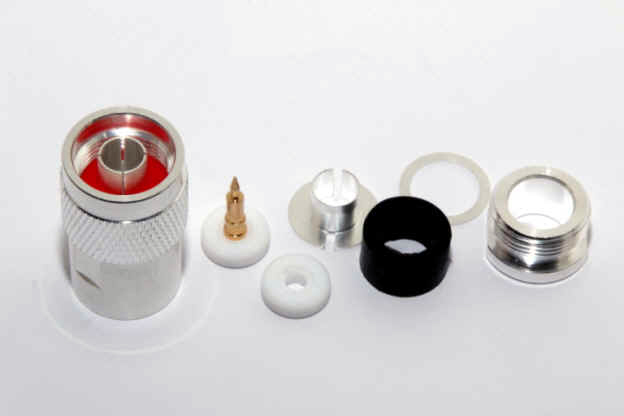

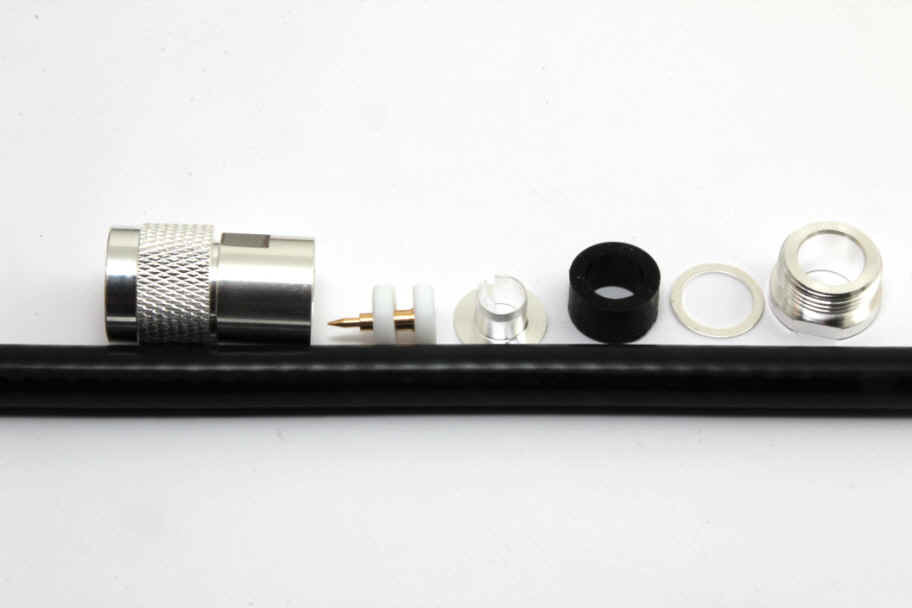

1. Wszystkie elementy wtyku.
alt

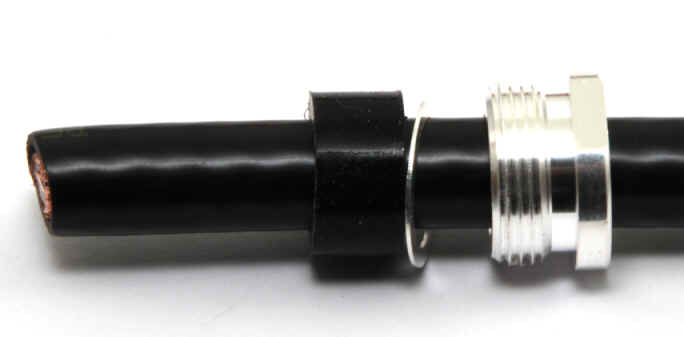

2. Nałożyć na kabel nakrętkę klampującą, podkładkę, uszczelkę silikonową.
alt
3. Usunąć zewnętrzną warstwę izolacji na długości 10 mm.
 alt

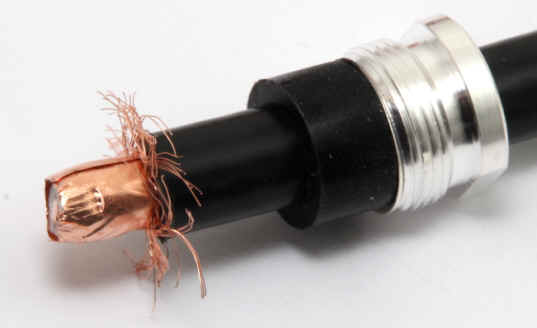

4. Wywinąć oplot ekranu na zewnątrz.
alt

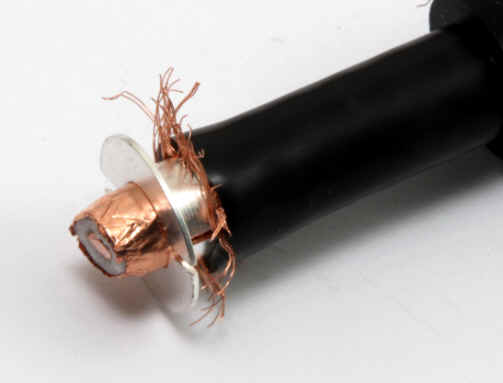

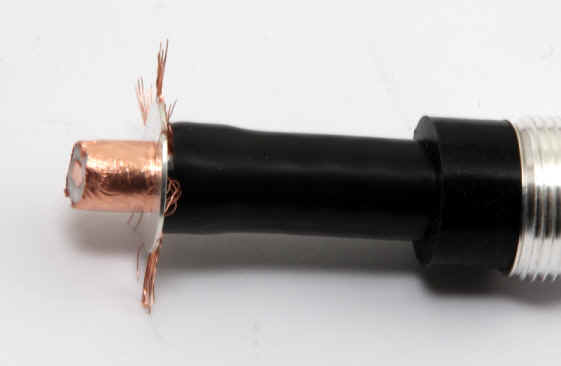

5. Wcisnąć tulejkę styku masowego na izolację wewnętrzną kabla, pomiędzy oplot a folię ekranującą.
alt
6.
alt

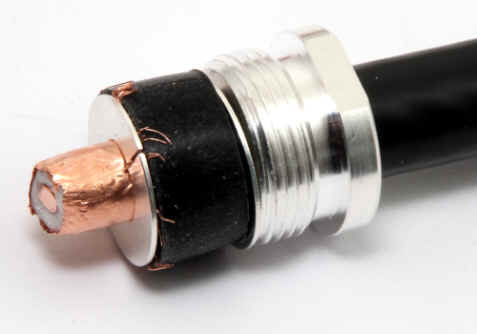

7. Obciąć nadmiar oplotu, dosunąć uszczelkę do tulejki.
alt

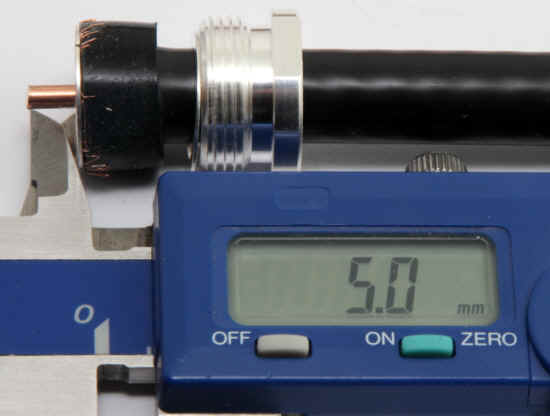

8. Obciąć wewnętrzna izolację kabla wraz z folią ekranującą na równo z powierzchnią tulejki, dosunąć podkładkę i nakrętkę do uszczelki.
alt
alt

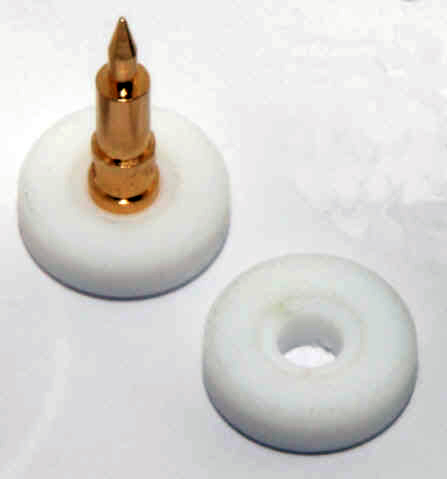

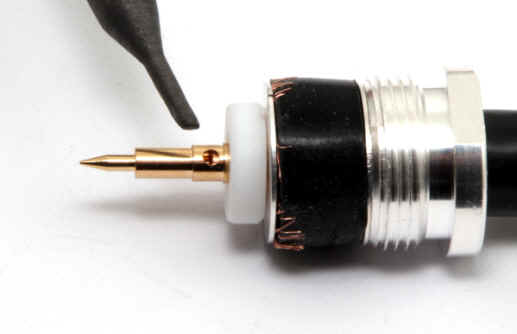

9. Nałożyć na środkową żyłę kabla jedną część teflonowego izolatora wtyku, obracając ją wyżłobieniem wokół otworu w stronę wystającej żyły środkowej kabla. Wyżłobienie pozwala na schowanie się w nim pierścienia znajdującego się na środkowym styku wtyku. Nałożyć na środkową żyłę kabla środkowy styk wtyku dopychając go tak aby oparł się o teflonowy izolator, przylutować przez otwór w bocznej ściance styku. Jeżeli pozostał nadmiar spoiwa w miejscu lutowania - usunąć go.
alt

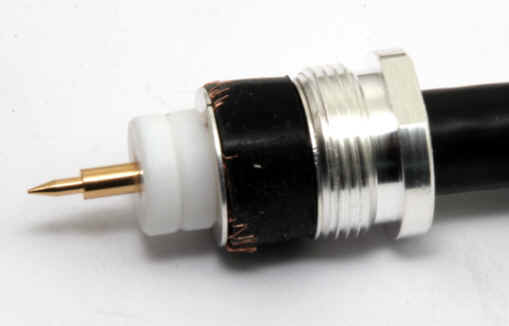

10. Nałożyć na styk środkowy drugą część izolatora teflonowego wyżłobieniem wokół otworu w stronę drugiej część już zamontowanego izolatora.
alt
11. Tak przygotowany fragment wtyku włożyć do korpusu zewnętrznego wtyku dopychając do końca, a następnie dokręcić nakrętkę klampującą używając dwóch kluczy.
alt
alt
