KABEL KONCENTRYCZNY 50 Ohm H2010 / Ultraflex 10 10.3 mm miękki M&P ( cena za 1 m )

Wysokiej klasy profesjonalny, wyjątkowy przewód współosiowy o niskich stratach i impedancji 50 Ohm w WERSJI ELASTYCZNEJ, przeznaczony do zastosowań w nadawczych i odbiorczych instalacjach radiokomunikacyjnych, do przesyłania danych drogą radiową ( np. WLAN 2,4 GHz ) oraz innych podobnych. Średnica zewnętrzna - 10.3 mm
Ze względu na wyjątkową elastyczność szczególnie polecany do instalacji anten obrotowych, do zastosowań mobilnych i przenośnych. Mały dopuszczalny promień gięcia ( 40 mm ) umożliwia położenie kabla w trudnych warunkach instalacyjnych.
Idealny do wykonywania niskostratnych kabli w przyrządach pomiarowych.

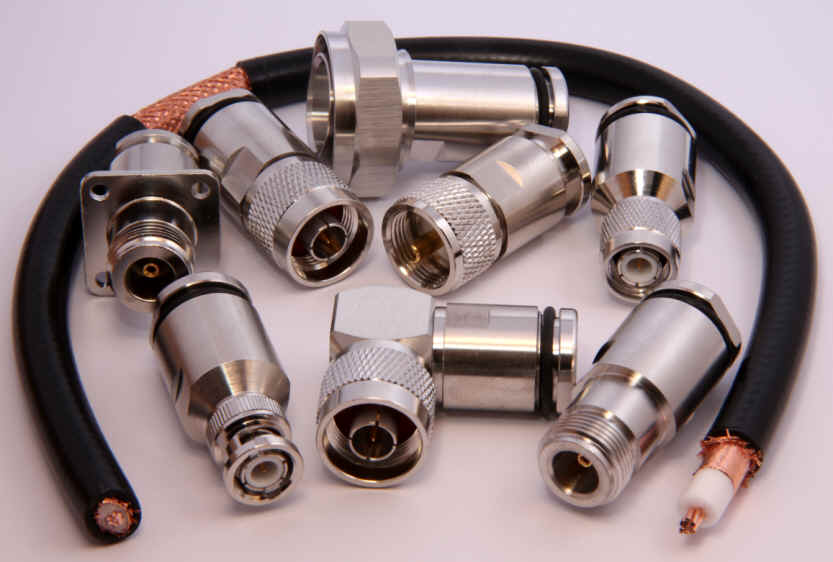

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N N1011TA klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

Konstrukcja i warunki termiczne:

Żyła środkowa: linka miedziana ( Cu 99.99%) 7x1 mm średnica 2.9 mm +- 0.05
Dielektryk: Spieniony trójwarstwowy PE, średnica 7.3 mm
Ekran: Plastyfikowana folia miedziana ( Cu-PET ) + 71% oplot z 144 drutów miedzianych ( Cu )
Powłoka zewnętrzna: PVC UV odporna o wysoko elastyczna, średnica całkowita 10.3 mm, kolor czarny
Waga:  12.4 kg / 100 m
Zakres temperatur pracy:  -55 - +85 °C
Temperatura instalacji:  -40 - +60 °C
Promień gięcia: minimum 40 mm


Parametry elektryczne:

Impedancja:  50 om +-3
Współczynnik skrócenia fali:  0,83
Skuteczność ekranowania:  >= 105 dB dla częstotliwości 100 - 2000 MHz
Pojemność jednostkowa:   78 pF/m
Napięcie max:  8 kV ( test iskrowy )
Rezystancja żyły środkowej: 3 Ohm/1000m
Rezystancja ekranu: 10 Ohm/1000m
Tłumienie powrotu: 0.3-600MHz >= 30 dB, 600-1200 MHz >= 25 dB, 1200-2000 MHz >= 20 dB

Częstotliwość ( MHz )       Tłumienność ( dB/100 m )         Moc dop. ( W ) temp 20°C

             1.8                                         0.43                                     9920
             3.5                                         0.58                                     7720
              7                                           0.88                                     7160
             10                                          1.13                                     5340
             14                                          1.47                                     4370
             21                                          1.8                                       3650
             28                                          2.06                                     3240
             50                                          2.76                                     2510
            100                                         3.99                                     1760
            144                                         4.85                                     1460
            430                                         8.68                                      800
            800                                        12.17                                     570
            1000                                       14.0                                       500
            1296                                       16.4                                       440
            2400                                        23.75                                    290
            5000                                        38.9                                      180
            8000                                       55.8                                      125
