ANTENA DUAL-BAND YAGI DK7ZB 50/70 MHz 4+4 elementy 220 cm

VPA-Systems

Dostępność: Dostępny

Czas wysyłki: 1-14 dni

Koszt wysyłki: od 40,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 40,00 zł

Numer katalogowy: VPA-DK7ZBDB6444

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

MOC MAKSYMALNA
500 W
2000 W + 60,00 zł

Cena brutto: 540,00 zł

Cena netto: 439,02 zł

iLeasing
iRaty
Ilość: szt
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Dwupasmowa kierunkowa antena yagi na pasma amatorskie 50 MHz oraz 70 MHz.

Konstrukcja anteny została oparta o popularną 4-ro elementową yagi DK7ZB z pasma 6 m, zasilana jest jednym przewodem antenowym. Antena ta dedykowana jest wszędzie tam gdzie nie ma miejsca na osobne anteny na obydwa pasma.

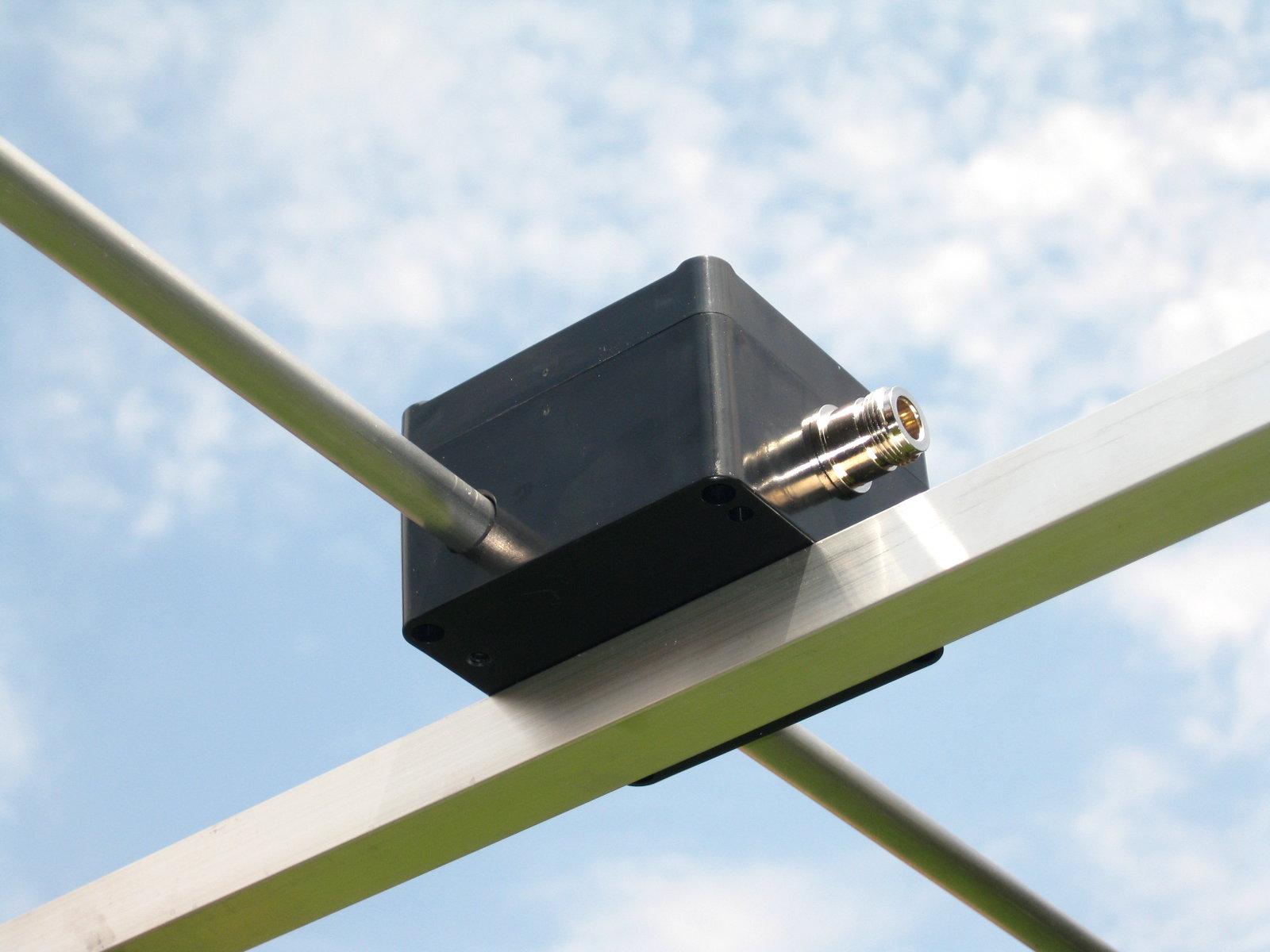

Wykonana bardzo solidnie z aluminium oraz stali nierdzewnej. Wszystkie uchwyty z tworzywa sztucznego w wersji odpornej na UV. Do podłączenia koncentrycznej linii zasilającej, w puszce antenowej zastosowano wysokiej jakości niemieckie gniazdo typu N z izolatorem teflonowym i złoconym stykiem środkowym.

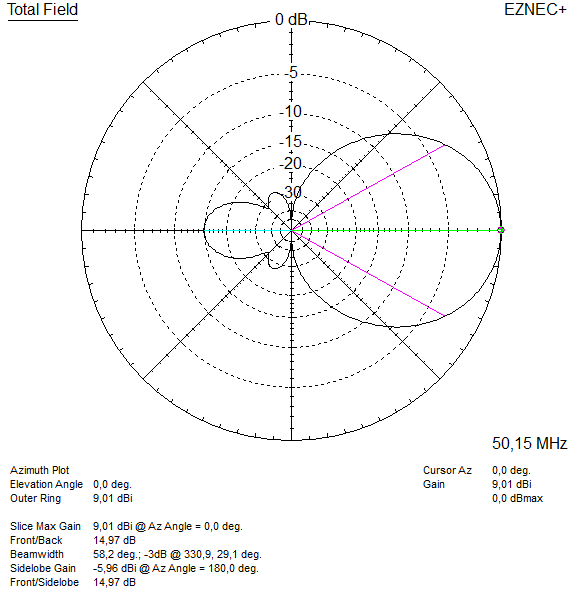

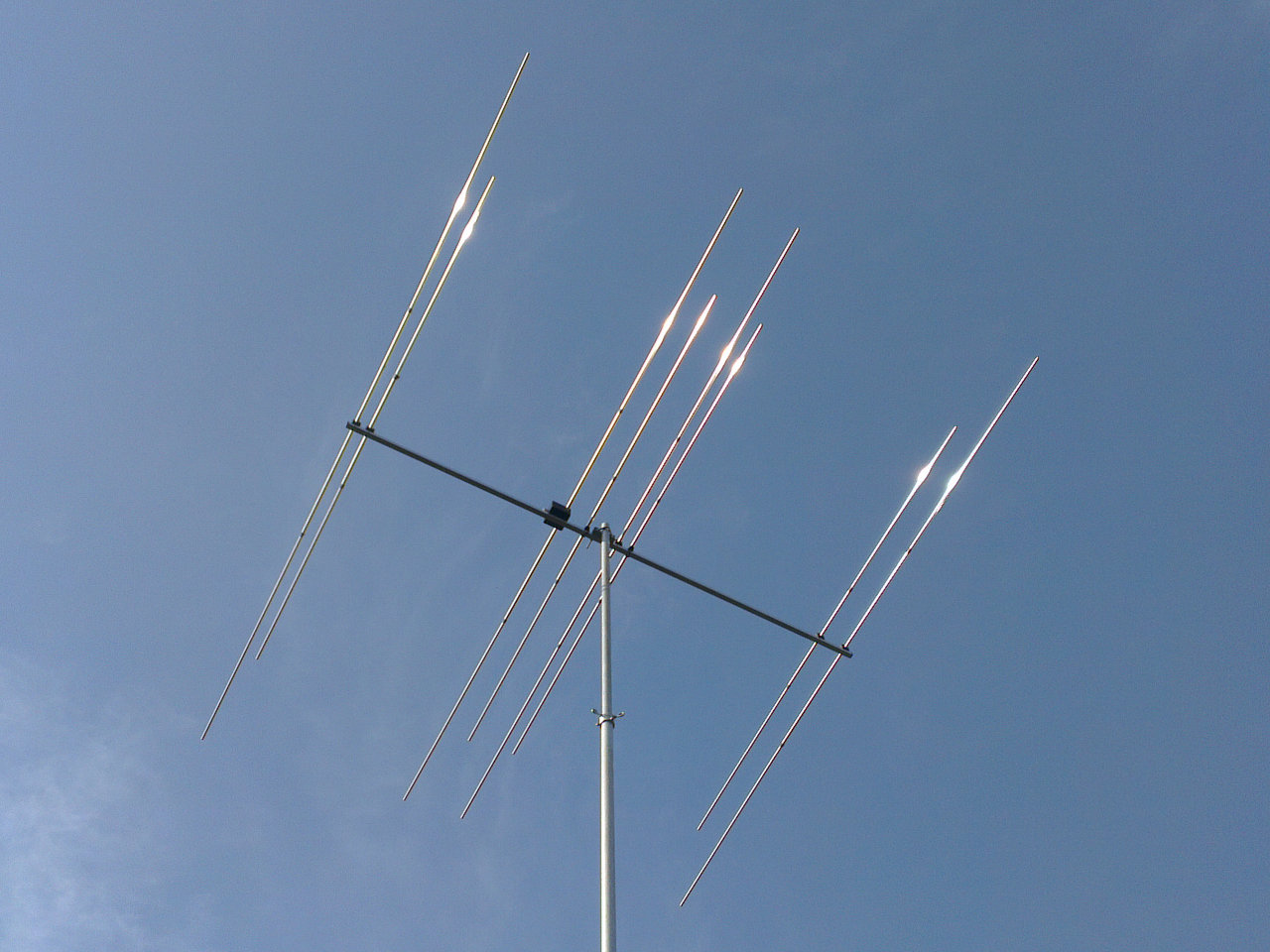

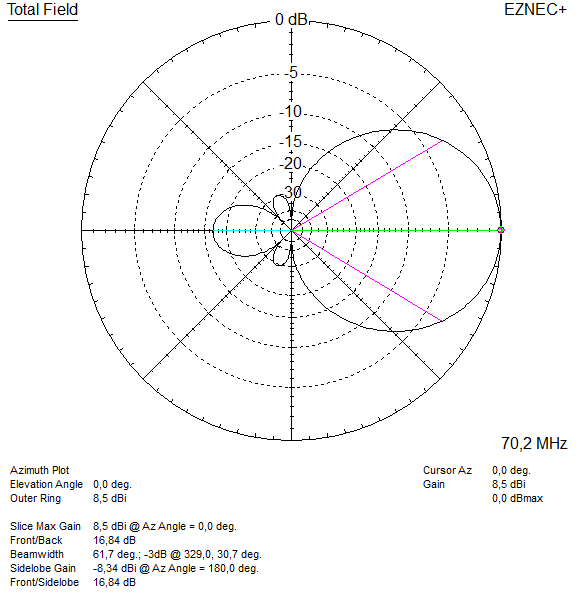

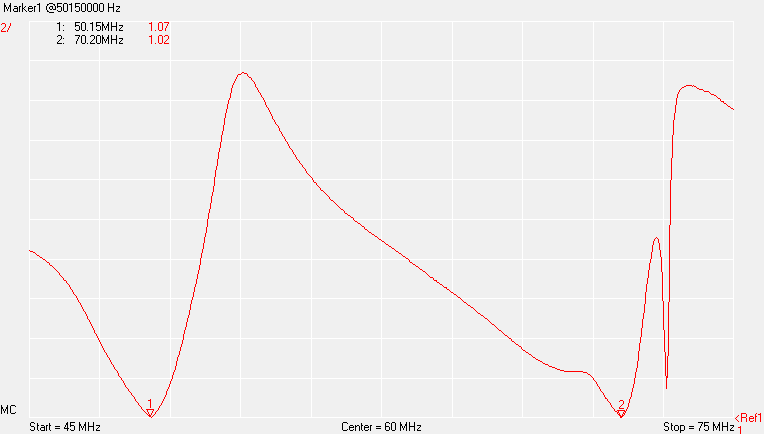

Fotografie przedstawiają wygląd anteny, szczegóły konstrukcyjne, wyniki symulacji komputerowej oraz pomiary SWR wykonane w egzemplarzu testowym.


Nośnik antenowy ( boom ) dzielony jest na części, nie występuje w jednym odcinku.
Puszka antenowa wykonana z ABS-u w kolorze zależnym od okresu, w którym antena została wyprodukowana.



 Specyfikacja techniczna

Pasmo 6m

Pasmo 4m

 Zakres częstotliwości

50-50.5 MHz

70-70.5 MHz

 Liczba elementów

4

4

 Zysk energetyczny

9 dBi

8.5 dBi

 Promieniowanie wsteczne

-15 dB

-17 dB

 Szerokość wiązki pionowej (+/-3dB)

84°

90°

 Szerokość wiązki poziomej (+/-3dB)

58°

62°

 Maksymalna moc doprowadzona do anteny (PEP)

500 W

500 W

 Maksymalny WFS (SWR) w paśmie

1.5:1

1.5:1

 Gniazdo antenowe

Typ N

 Dopasowanie

1:1 50Ω

 Długość całkowita

220 cm

 Przekrój nośnika

20x20x2 mm

 Średnica elementów

10mm/12mm stopniowane

 Użyty materiał

aluminium / stal nierdzewna

 Mocowanie do masztu

śr. maks. 50 mm

 Waga

2 kg


Antena po zmontowaniu jest gotowa do pracy i nie wymaga strojenia.
