KABEL KONCENTRYCZNY 75 Ohm RG-59 biały Satec ( cena za 1 m )

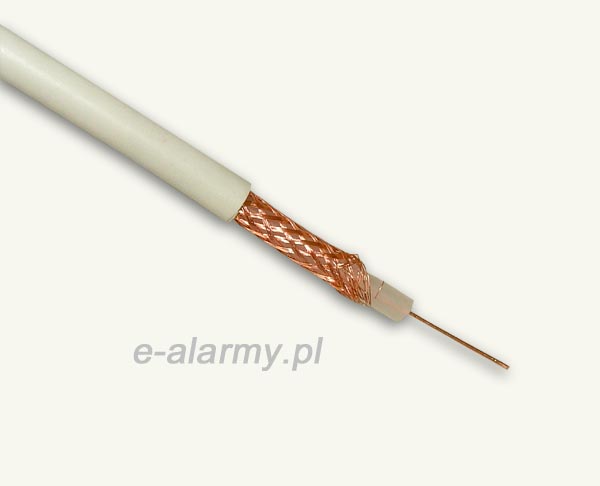

RG-59 Satec to kabel koncentryczny o impedancji 75 Ω i średnicy zewnętrznej 6 mm (pasują złącza klampowane na kabel H155, RF5). Powłoka zewnętrzna z PVC w kolorze białym. Żyła wewnętrzna wykonana jako drut Cu, a ekran wykonano jako gęsty oplot miedziany. Zastosowano dielektryk z litego polietylenu. Kabel ten przeznaczony jest budowy 75 Ω linii zasilających anteny TV, kamer w TV przemysłowej czy układów dopasowujących impedancję anten do 50 Ω linii zasilających urządzeń nadawczych i odbiorczych w radiokomunikacji.

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N UG21STG klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

Impedancja:                                       75 Ohm


Żyła środkowa:                                  0.59 mm drut Cu
Izolacja wewnętrzna:                        3.7 mm PE pełny
Średnica zewnętrzna:                       PVC 6 mm
Ekran:                                                 oplot Cu
Waga:                                                 6 kg/100 m

Konstrukcja: oplotowy, miedziany, dielektryk wewnętrzny z litego polietylenu

Tłumienia:

47 MHz ok. 6,9 dB / 100 m
100 MHz ok. 11,3 dB / 100 m
230 MHz ok. 15,3 dB / 100 m
470 MHz ok. 23,8 dB / 100 m
1000 MHz ok. 40,6 dB / 100 m
1750 MHz ok. 57,2 dB / 100 m
