ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cmANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cmANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cmANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm
ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm
ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm
ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm
ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm

ANTENA LOOP YAGI 1296 MHz 60 ELEMENTÓW 22.2 dBi 500 cm

VPA-Systems

Dostępność: Zapytaj o dostępność i cenę

Koszt wysyłki: od 80,00 zł

Numer katalogowy: VPA-LOOP2360500

Kod producenta: VPA-LOOP2360500

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 890,00 zł

Cena netto: 723,58 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Anteny LOOP YAGI o dużym zysku zostały opracowane przez VPA-Systems specjalnie dla pasm UHF/SHF.
Projekty bazują na kalkulacjach G3JVL, jednak zostały zoptymalizowane za pomocą oprogramowania NEC w celu uzyskania najlepszych parametrów.
W antenach Loop Yagi zastosowano całofalowe elementy pętlowe w odróżnieniu od klasycznych anten typu Yagi gdzie stosuje się elementy półfalowe.

Antena została wykonana bardzo starannie z aluminium, mosiądzu, stali nierdzewnej i stali galwanizowanej.
Zasilanie pętli głównej wykonano przewodem koncentrycznym typu " semirigid " zakończonym gniazdem typu SMA.

Po złożeniu, antena jest gotowa do użytku, nie wymaga strojenia.
Bez wiercenia, cięcia, należy jedynie wygiąć elementy pętlowe z pasków aluminiowych, zmontować antenę oraz przylutować korpus gniazda SMA do ekranu kabla koncentrycznego ( środkowy pin gniazda jest już zamontowany na kablu, gniazdo w komplecie anteny ).

 Informacje techniczne pasmo 23cm
 Zakres częstotliwości 1285-1305 MHz
 Liczba elementów 60

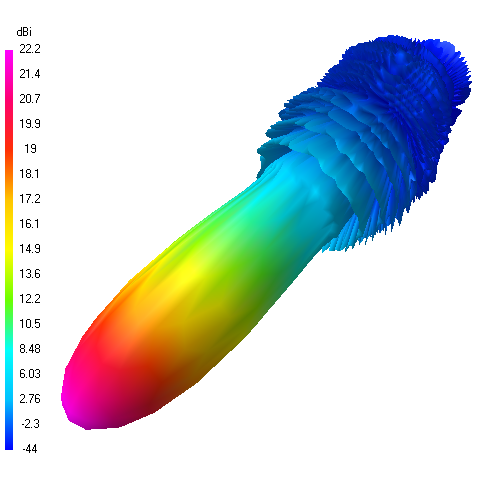

 Zysk teoretyczny 22.2 dBi
 Tłumienie tył-przód 26.5 dB

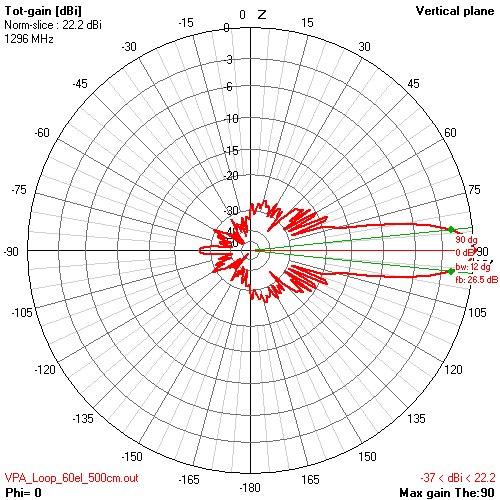

 Szerokość wiązki w pionie (+/-3dB) 12°

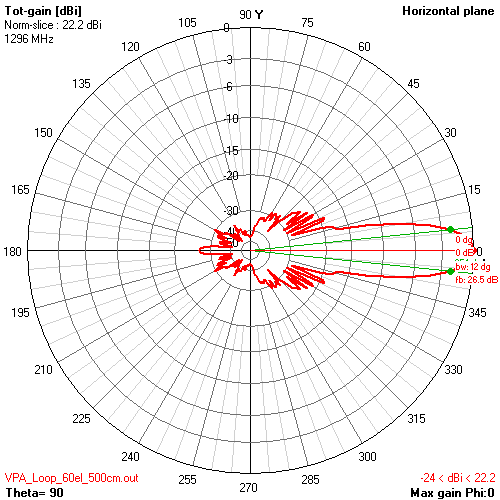

 Szerokość wiązki w poziomie (+/-3dB) 12°
 Max. moc doprowadzona do anteny 150 W
 Tłumienie powrotu ( typowo ) < -20dB
 Odległość anten w zestawie  1100mm
 Gniazdo antenowe SMA
 Dopasowanie 1:1 50ohm
 Długość całkowita 500 cm
 Nośnik 15x15x1.5 mm
 Elementy paskowe 10x1mm (main 10x0.5mm taśma)
 Materiał aluminium / stal nierdzewna
 Mocowanie do masztu max. śr. 50 mm
 Waga 3.0 kg
