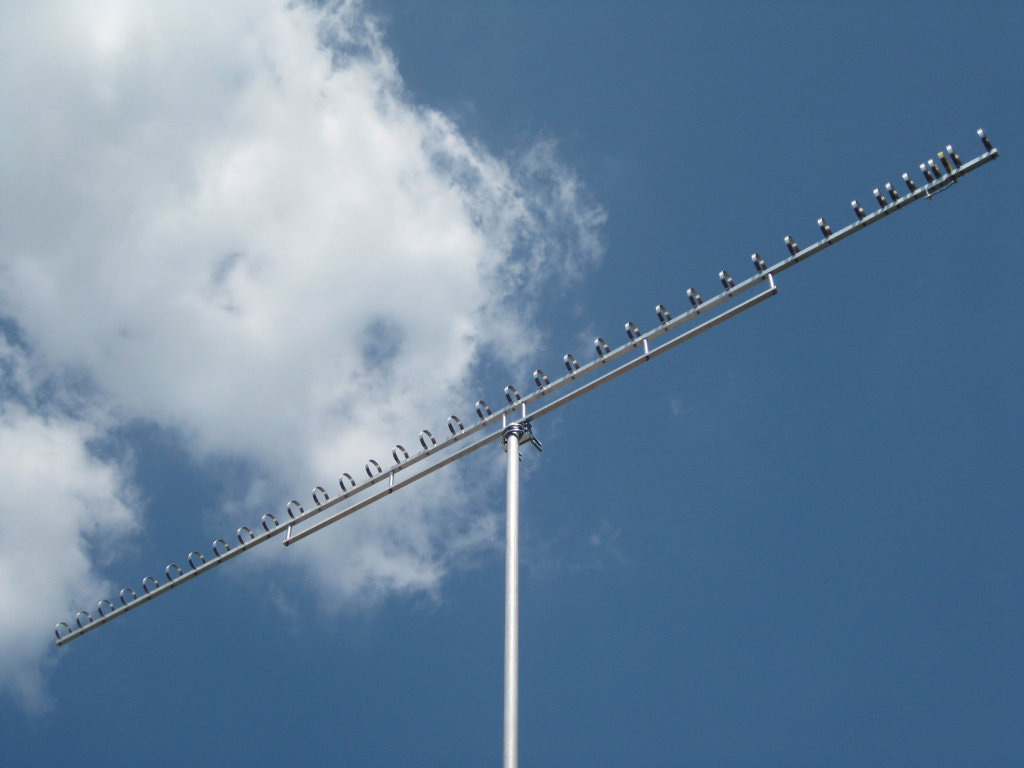

ANTENA LOOP YAGI 1296 MHz 38 ELEMENTÓW 20.1 dBi 300 cm

ANTENA LOOP YAGI 1296 MHz 38 ELEMENTÓW 20.1 dBi 300 cm

VPA-Systems

Dostępność: Zapytaj o dostępność i cenę

Koszt wysyłki: od 80,00 zł

Numer katalogowy: VPA-LOOP2338300

Kod producenta: VPA-LOOP2338300

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 624,00 zł

Cena netto: 507,32 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Anteny Loop Yagi zostały zaprojektowane specjalnie dla zakresów UHF/SHF. Projekt bazuje na obliczeniach G3JVL, jednak został gruntownie zoptymalizowany w programie NEC w celu uzyskania możliwie najlepszych parametrów. Anteny Loop Yagi w odróżnieniu od klasycznych anten Yagi wykorzystują elementy pełnofalowe.

Antena została wykonana z aluminium, mosiądzu, stali nierdzewnej oraz stali galwanizowanej. Główna pętla zasilana jest przewodem typu semirigid zakończonym gniazdem SMA.


 Informacje techniczne pasmo 23cm
 Zakres częstotliwości 1285-1305 MHz
 Liczba elementów 38
 Zysk teoretyczny 20.1 dBi
 Tłumienie tył przód 24.2 dB
 Szerokość wiązki w pionie (+/-3dB) 16°
 Szerokość wiązki w poziomie (+/-3dB) 16°
 Max. moc 150 W
 Tłumienie powrotu ( typowo ) < -20dB
 Odległość w zestawie ( stacking distance ) 830mm
 Gniazdo antenowe SMA
 Dopasowanie 1:1 50 Ohm
 Długość 300 cm
 Nośnik anteny 15x15x1.0 mm
 Elementy paskowe 10x1mm (główny 10x0.5mm taśma)
 Materiał aluminium, mosiądz / stal nierdzewna
 Uchwyt do masztu max. średnica 50 mm
 Waga 2.0 kg

Po złożeniu, antena jest gotowa do użytku, nie wymaga strojenia.
Bez wiercenia, cięcia, należy jedynie wygiąć elementy pętlowe z pasków aluminiowych, zmontować antenę oraz przylutować korpus gniazda SMA do ekranu kabla koncentrycznego ( środkowy pin gniazda jest już zamontowany na kablu, gniazdo w komplecie anteny ).
