WZMACNIACZ MOCY ALPIN 100 HF + 50MHz 1 kW LAMPOWY

Dostępność: Zapytaj o dostępność i cenę

Koszt wysyłki: od 0,00 zł

Numer katalogowy: ALPIN100*

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 11 600,00 zł

Cena netto: 9 430,89 zł

Cena poprzednia: 12 600,00 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

Zapytaj o produkt Negocjuj cenę produktu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

Wzmacniacz liniowy ALPIN100 został wyprodukowany przez bułgarsko niemiecką firmę Alpin. Zaprojektowany do użytku w pasmach amatorskich 1,8 - 50 MHz, gdzie dostarcza do anteny moc 1,3 kW PEP na SSB oraz 1kW mocy ciągłej na CW i RTTY, wykorzystując lampę 4CX-800A ( GU-74B ) sterowaną w siatce pierwszej.

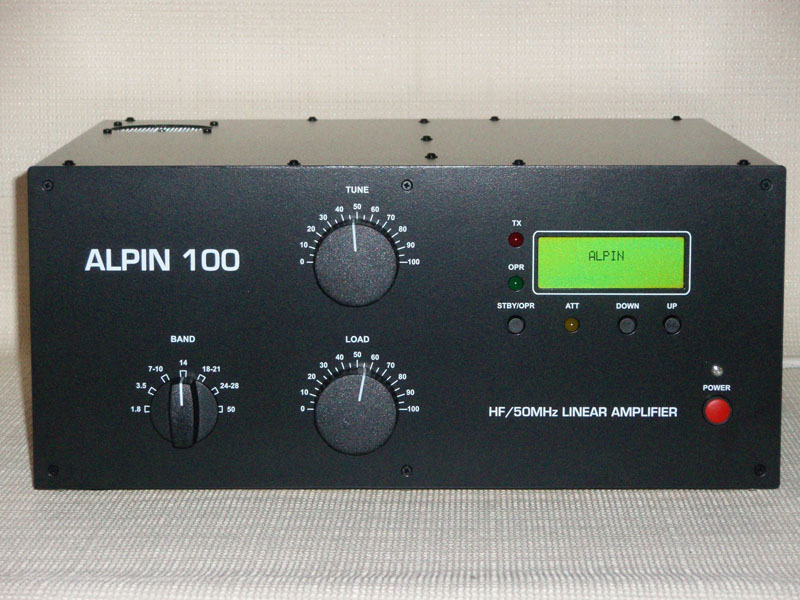

W jednej obudowie zastosowano blok wielkiej częstotliwości i zasilacz. Konwencjonalny układ przełączania pasm i strojenia zapewnia poprawną pracę wzmacniacza przy SWR sięgającym 1:3. Mikroprocesorowy kontroler wzmacniacza wraz z umieszczonym na panelu przednim wyświetlaczem LCD umożliwiają skuteczny nadzór nad pracą urządzenia, monitorowanie jego parametrów oraz dzięki wyświetlanym znakom graficznym ułatwiają proces strojenia. W przypadku gdy punkt dostrojenia znacznie odbiega od optymalneo, załączany jest układ redukcji mocy. Wzmacniacz posiada różne zabezpieczenia chroniące chroniące go przed uszkodzeniem w przypadku wystąpienia nienormalnych warunków pracy. W układzie przełączania nadawanie - odbiór zastosowano przekaźniki próżniowe, dzięki temu możliwa jest praca w systemie z pełnym BK. We wzmacniaczu zastosowano elektroniczny układ płynnej polaryzacji siatki EBS zmniejszający prąd spoczynkowy anody podczas niskiego poziomu mocy w.cz. To rozwiązanie, podobne do stosowanego w niektórych modelach wzmacniaczy Ameritron ogranicza straty mocy przy emisjach SSB i CW.

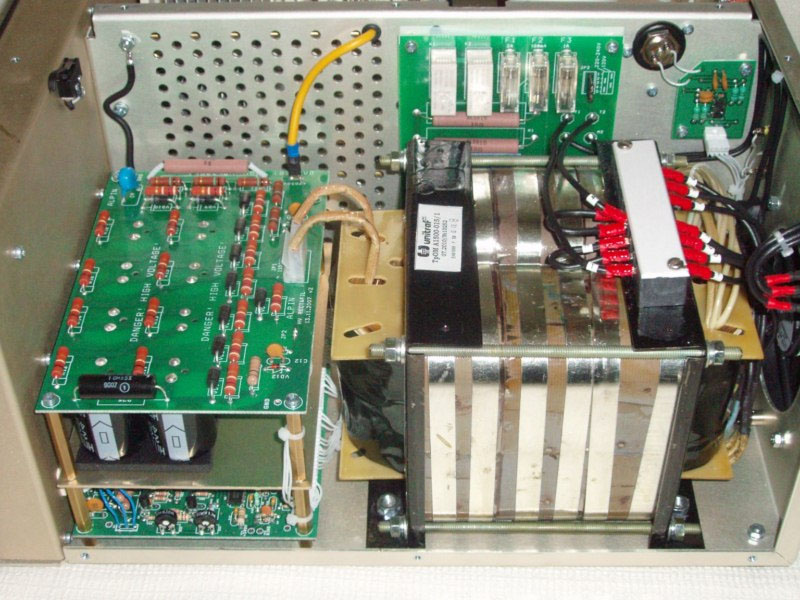

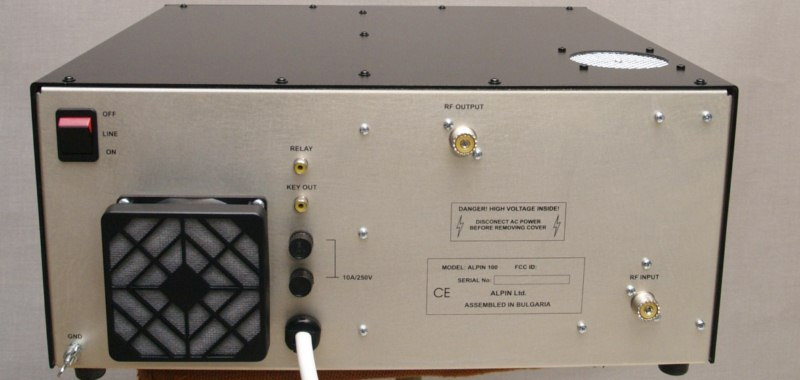

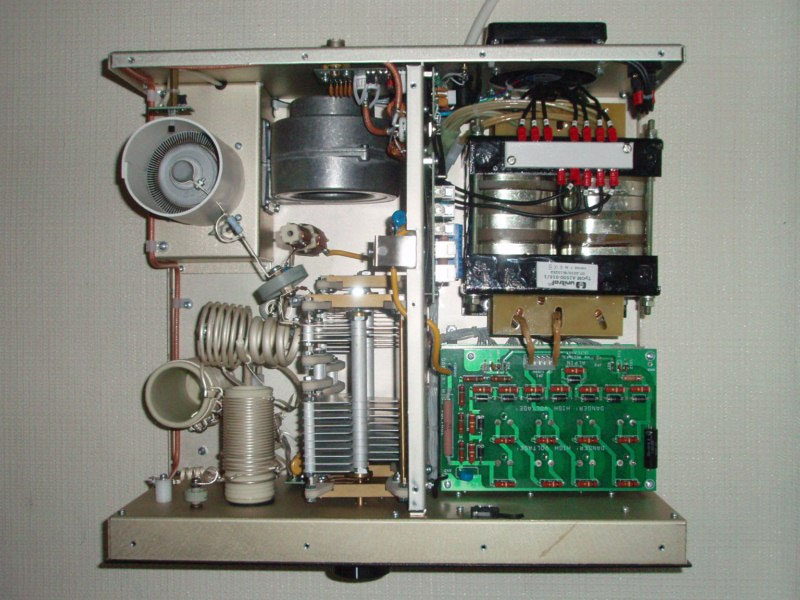

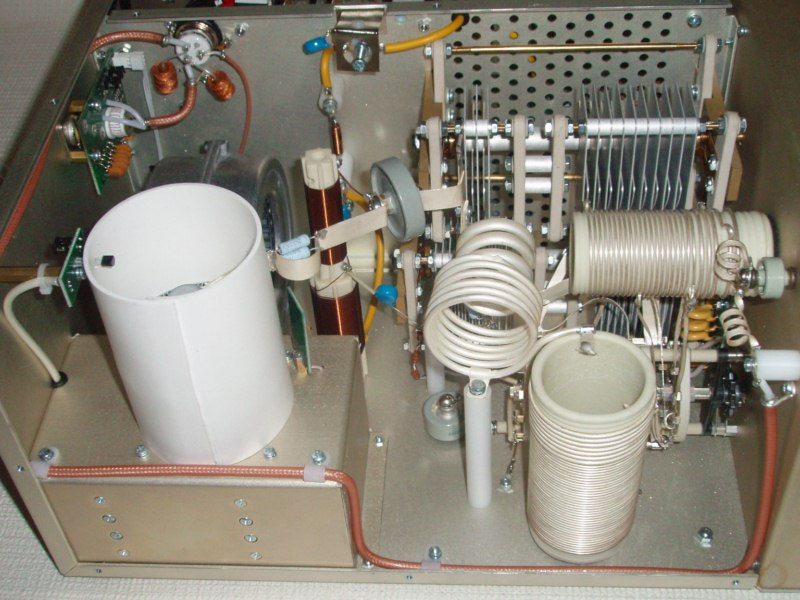

Wzmacniacz jest zaprojektowany w solidnej aluminiowej anodowanej ramie i zamknięty w estetycznej obudowie. Blok w.cz. i zasilacz oddzielone są od siebie ekranem, a całkowicie zaekranowany blok sterujący umieszczony jest za płytą czołową. Elementy obwodu wyjściowego są wysokiej jakości, obejmują posrebrzane elementy indukcyjne, kondensatory zmienne oraz przełącznik pasm z izolatorami ceramicznymi a także dyskowe kondensatory odpowiednie do przenoszonych mocy. Na system chłodzenia składają się dwa wentylatury - odśrodkowy bezpośrednio chłodzący lampę oraz osiowy z filtrem umieszczony na ściance tylnej wymuszający odpowiedni obieg powietrza w bloku zasilania i pozostałych elementach stopnia mocy. Obroty wentylatorów regulowane są w zależności od temperatury występującej we wnętrzu urządzenia.
Alpin100 jest bardzo podobną konstrukcją do innego bułgarskiego wzmacniacza - Acom1000. Istotna różnica polega na zastosowaniu w Alpin100 zasilacza większej mocy i wydajniejszego systemu chłodzenia z wentylatorem na ściance tylnej który jest w standardzie ( w Acomie występuje jako płatna opcja ).

Specyfikacja:

Zakres częstotliwości: 1,8 - 54 MHz - wszystkie pasma amatorskie oraz CB
Moc wyjściowa: 1000 W ciągła, 1300 W PEP
Obwody wyjściowe: Pi-L filtr z możliwością dopasowania w zakresie SWR < 1:3 ( 15-160 Ohm )
Impedancja wyjściowa: 50 Ohm niesymetryczna
Obwód wejściowy: 50 Ohm szerokopasmowy, SWR < 1,3:1
Moc sterująca: 60 W ( typowo )
Tłumienie harmonicznych: 1.8-29.7 MHz > 50dB / 50-54 MHz > 60dB
Tłumienie zniekształceń intermodulacyjnych: > 35 dB
Wzmocnienie: 12.5-13 dB
Zasilanie: 120,200,210,220,230 & 240VAC – 50/60Hz
Lampa: pojedyncza 4CX800A (GU74B) z wymuszonym chłodzeniem
Wymiary: (szer x głęb x wys) 430mm x 383mm x 190mm
Waga: 25 kg

Do pobrania:
Instrukcja obsługi
