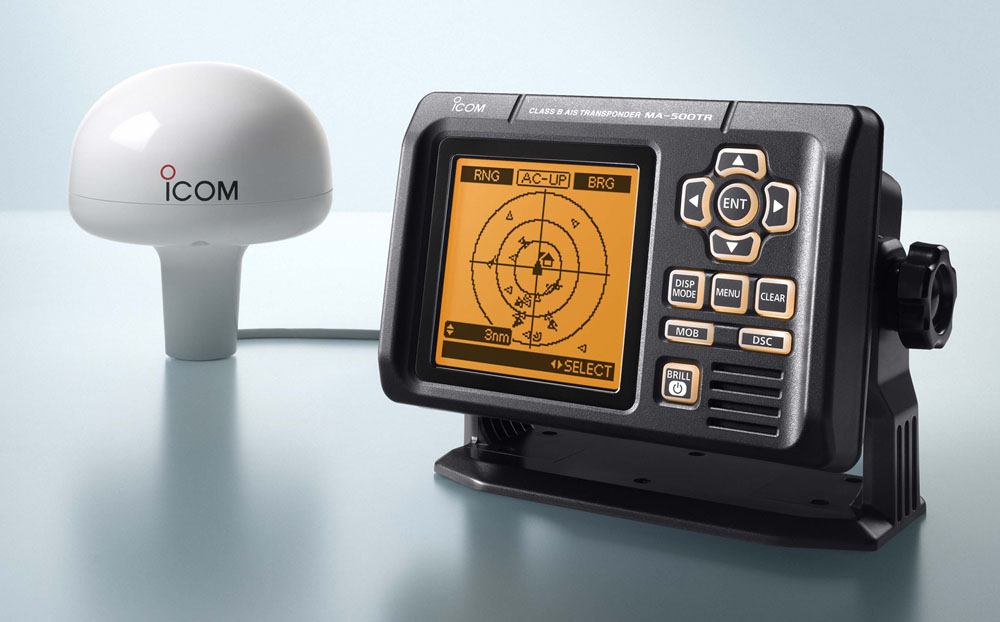

TRANSPONDER ICOM MA-500TR

Podstawowe cechy:

• Automatyczny odbiór sygnałów informacyjnych z innych wyposażonych w system AIS jednostek pływających i stacji bazowych
• Zwiększenie bezpieczeństwa małych jednostek pływających

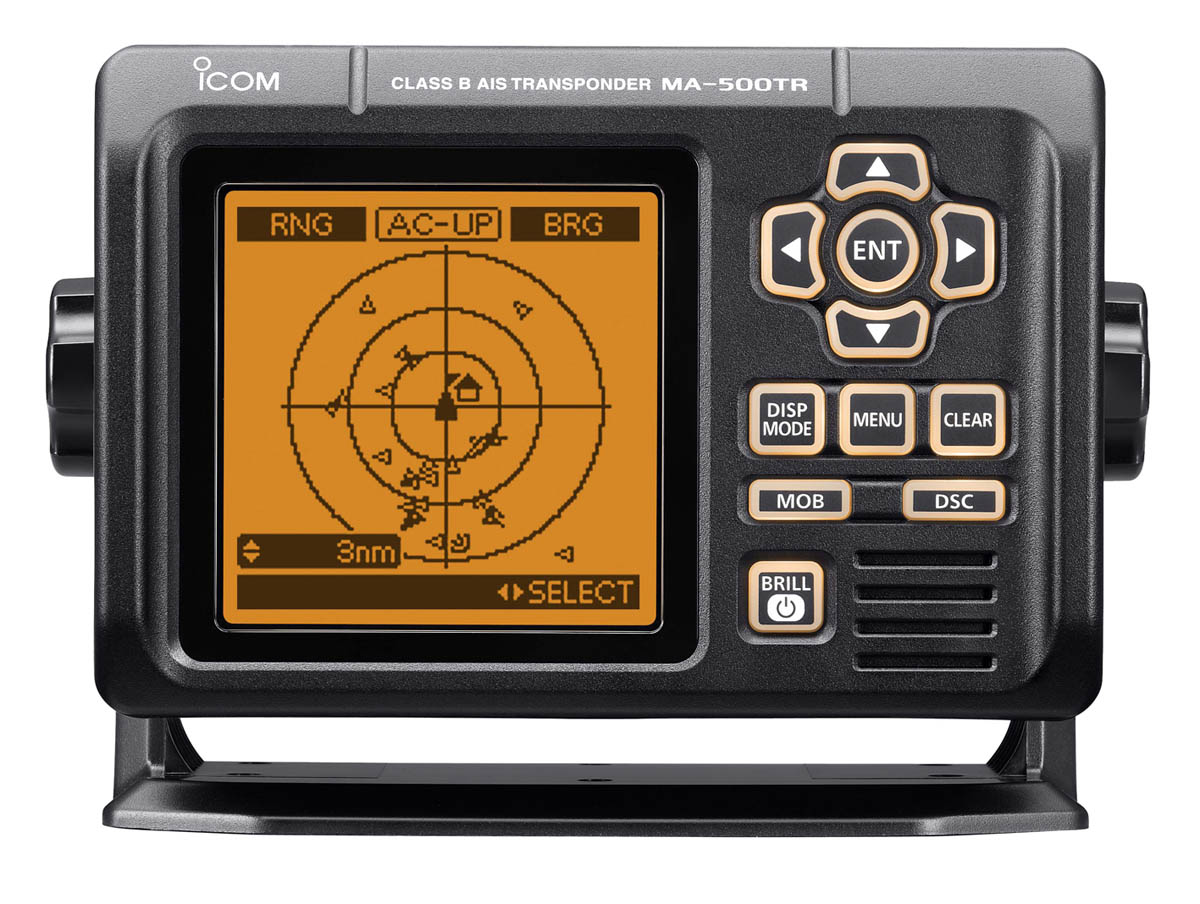

• Prosty w obsłudze, z ekranem wyświetlacza przypominającym ekran radaru i systemem ekranów informacyjnych
• Sygnalizacja ostrzegawcza z możliwością podłączenia do zewnętrznego urządzenia audio
• Możliwość indywidualnego wywołania DSC, gdy podłączony do kompatybilnego radiotelefonu morskiego ICOM
• Możliwość zapisu w pamięci do 100 punktów pośrednich (waypoints)
• Możliwość odbioru wiadomości dotyczących bezpieczeństwa z transponderów AIS klasy A zainstalowanych na dużych jednostkach pływających

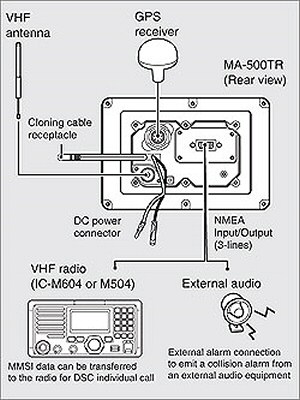

• 15-pinowe złącze D-SUB na panelu tylnym stanowiące wejście/ wyjście 3-linii NMEA
• Klasa wodoszczelności IPX7
• Możliwość podłączenia odbiornika GPS MX-5000, niezbędnego do prawidłowej pracy urządzenia

Parametry ogólne:


• Częstotliwości robocze:  161.975, 162.025 MHz (kanał 87B, 88B), 156.025-162.025 MHz
• Rodzaj emisji: 16K0GXW (GMSK)
• Impedancja anteny: 50 Ω
• Zakres temperatury pracy: -20ºC do +60ºC
• Zasilanie: 12V DC
• Pobór mocy (przy 12V DC):  TX 1.5A, RX 0.7A

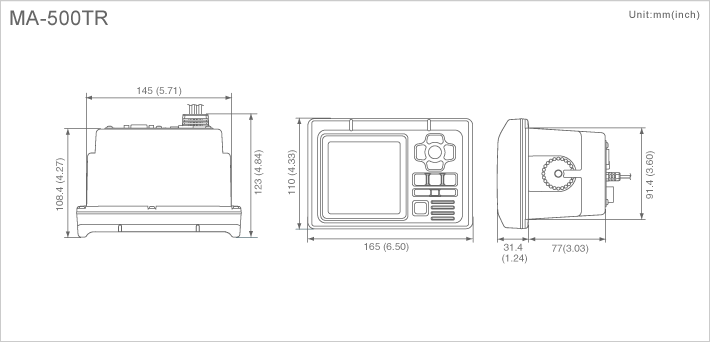

• Wymiary: 165x10x123 mm
• Waga: 1.0 kg

 Nadajnik:

• Moc wyjściowa: 2W
• Modulacja: GMSK
• Emisje niepożądane: poniżej -36dBm

Odbiornik:

• Czułość: -110dBm (AIS/DSC)
• Selektywność międzykanałowa: powyżej 70dB (AIS/DSC)
• Odporność na zakłócenia: powyżej 74dB (AIS), powyżej 70dB (DSC)
• Intermodulacja: powyżej 65 dB (AIS/DSC)
• Emisje niepożądane: poniżej -57dBm (AIS)

Interfejs:

• Interfejs danych wejściowych:
• • NMEA1, NMEA3: IEC 61162-1:2000 (4.800bps) lub IEC 61162-2 (38.400bps)
  • NMEA2: IEC 61162-2 (38.400bps)
• Formaty danych RMC, GGA, VTG, GSA, GSV, DTM, GNS, GLL i GBS*1
• Prąd wejściowy: poniżej 2mA
• Interfejs danych wyjściowych:
• • NMEA1, NMEA3 IEC 61162-1:2000 (4.800bps) lub IEC 61162-2 (38.400bps)
  • NMEA2 IEC 61162-2 (38.400bps)
• Formaty danych
• • NMEA1 DSC, RMC, GGA, VTG, GSA, GSV, GBS, DTM, DSE, GNS i GLL
  • NMEA2 VDM, VDO, ALR, ACA, ACS, TXT, RMC*2, GGA*2, GNS*2, GLL*2, VTG*2, GSA*2, GSV*2, GBS*2 I DTM*2
  • NMEA3 RMC, GGA, VTG, GSA, GSV, GBS, DTM, GNS I GLL
• Prąd wyjściowy: 5V, 40mA maks. (RS-422)
• Poziom wyjściowy sygnału alarmowego: 24V DC, 500mA maks.

*1 aby używać odbiornika innego producenta z MA-500TR, wymagany jest odbiornik z funkcją RAIM

*2 zależnie od ustawień wyjścia AIS

Wszystkie powyższe specyfikacje mogą ulec zmianie bez obowiązku powiadamiania o nich.
