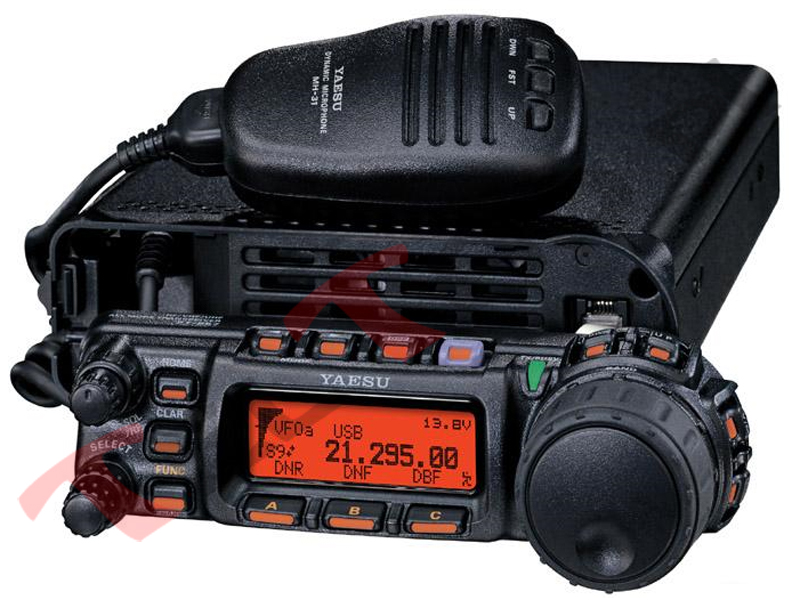

TRANSCEIVER YAESU FT-857D Z ZESTAWEM SEPARACYJNYM YSK-857

Ogólne

zakres częstotliwości odbioru

100 kHz – 56 MHz
76 – 108 MHz (WFM)
118 – 164 MHz
420 – 470 MHz

zakres częstotliwości nadawania

160 – 6 m
2 m
70 cm (tylko częstotliwości amatorskie)

rodzaje emisji

A1(CW), A3(AM), A3J(LSB/USB), F3(FM),
F1 (9600 bps packet), F2 (1200 bps packet)

impedancja anteny

50 Ω

zakres temperatury pracy

-10°C do +60°C

stabilność częstotliwości

±4 ppm
(w 1 min. do 60 min. po włączeniu 1 ppm/h w temperaturze 25°)
±0,5 ppm (z TCXO-9)

napięcie zasilania

13,8V DC ±15% – minus na masie

pobór prądu

600 mA czuwanie
1 A odbiór
22 A nadawanie

wymiary

155 x 52 x 233 mm (szerokość x wysokość x grubość)

waga

ok. 2,1 kg

Nadajnik

moc wyjściowa

160 – 6 m:
100W (FM, SSB, CW); 25W (AM)
2 m:
50W (FM, SSB, CW); 12,5W (AM)
70 cm:
20W (FM, SSB, CW); 5W (AM)

typ modulacji

AM, FM, SSB

maksymalna dewiacja

FM: ±5 kHz
FM-N: ±2,5 kHz

emisja sygnałów niepożądanych

-50 dB (1,8-29,7 MHz)
-60 dB (50/144/430 MHz)

tłumienie częstotliwości nośnej

>40 dB

tłumienie wstęgi bocznej

>50 dB

impedancja mikrofonowa

200-10k Ω

Odbiornik

typ odbiornika

superheterodyna z podwójną przemianą częstotliwości

częstotliwości pośrednie

1.: 68,33 MHz (SSB/CW/AM/FM)
    10,7 MHz (WFM)
2.: 455 kHz

czułość (wyłączony tłumik antenowy i funkcja IPO)

SSB/CW (dla 10 dB S/N):
1,8 MHz – 28 MHz     0,2µV
28 MHz – 30 Mhz      0,2µV
50 MHz – 54 MHz     0,125µV
144/430 Mhz            0,125µV
AM (dla 10 dB S/N):
100 kHz – 1,8 Mhz    32µV
1,8 MHz – 28 MHz    2µV
28 MHz – 30 Mhz     2µV
50 MHz – 54 Mhz     1µV
FM (dla 12 dB SINAD):
28 MHz – 30 MHz     0,5µV
50 MHz – 54 Mhz     0,2µV
144/430 Mhz            0,2µV

czułość blokady szumów(wyłączony tłumik antenowy i funkcja IPO)

SSB/CW/AM:
1,8 MHz – 28 MHz    2,5µV
28 MHz – 30 Mhz     2,5µV
50 MHz – 54 Mhz     1µV
144/430 MHz           0,5µV
FM:
28 MHz – 30 Mhz    0,32µV
50 MHz – 54 Mhz    0,16µV
144/430 Mhz          0,16µV

tłumienie częstotliwości pośrednich

60 dB

tłumienie częstotliwości lustrzanych

HF/50 MHz: 70 dB
144/430 MHz: 60 dB

selektywność

AM: 6 kHz/20 kHz (-6 dB/-60 dB)
FM: 15 kHz/30 kHz (-6 dB/-60 dB)
FM-N: 9 kHz/25 kHz (-6 dB/-60 dB)
SSB/CW: 2,2 kHz/4,5 kHz (-6 dB/-60 dB)
opcjonalnie z filtrem YF-122S – SSB: 2,3kHz/4,7kHz
opcjonalnie z filtrem YF-122C – CW: 500Hz/2,0kHz

moc audio

2,5 W @ 4Ω dla 10% THD lub mniej

impedancja audio

4-16 Ω
