TRANSCEIVER ICOM IC-7600

MODEL NIE JEST JUŻ DOSTĘPNY Z POWODU ZAKOŃCZENIA PRODUKCJI.
ZASTĄPIŁ GO IC-7610 DOSTĘPNY TUTAJ

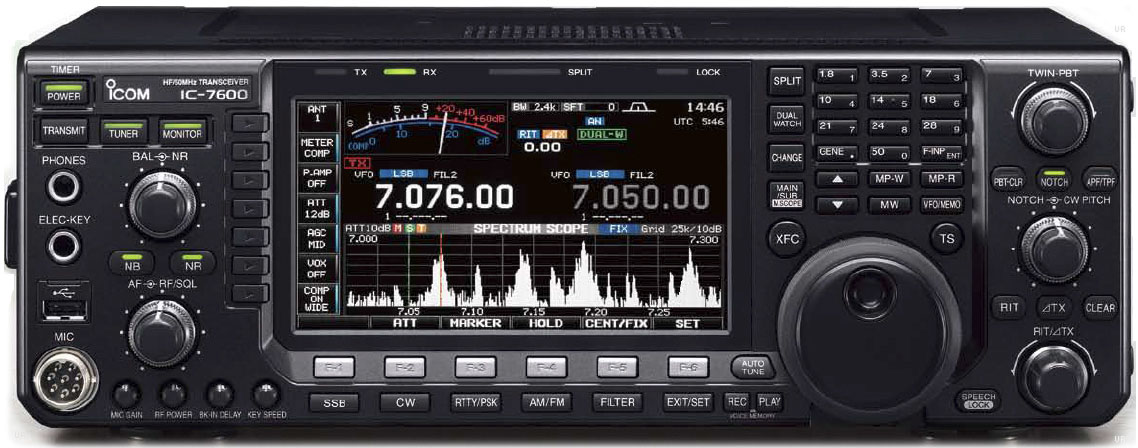

Transceiver IC-7600 firmy Icom, wersja Europe-1 (#04).
Model ten zastępuje znanego i cenionego IC-756 PRO III. Nowa konstrukcja bazuje na rozwiązaniach z modeli IC-7800 i IC-7700.

DANE TECHNICZNE:

• Zakresy częstotliwości:
  • Rx 0.030 - 60.000MHz *1
  • Tx
    • 1.810-1.999 MHz
    • 3.500-3.800 MHz
    • 7.000-7.200 MHz
    • 10.100-10.150 MHz
    • 14.000-14.350 MHz
    • 18.068-18.168 MHz
    • 21.000-21.450 MHz
    • 24.890-24.990 MHz
    • 28.000-29.700 MHz
    • 50.000-52.000 MHz
• rodzaje emisji : USB, LSB, CW, RTTY, PSK31, AM, FM
• Ilość komórek pamięci: 101 (99 regularne, 2 zakres skanowania)
• Impedancja anteny 50Ω nie zbalansowana (Tuner wyłączony)

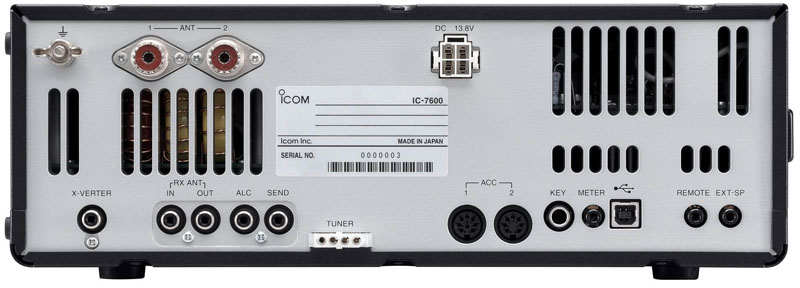

• złącze antenowe SO-239×2 i RCAx1 (tylko RX)
• zasilanie 13.8V DC +/-15%
• zakres temperatur: 0°C do +50°C
• stabilność częstotliwości Mniej niż +/-0.05ppm
• rozdzielczość częstotliwości :1Hz (minimum)
• Pobór mocy:
• Tx Max. moc 23ARx Stand-by 3.0A (typ.)
• Rx Max. audio 3.5A (typ.)
• wymiary (Szer. x Wys. x Głęb.) : (bez uwzględnienia elementów wystających) 340×116×279.3 mm

• waga (ok.) 10kg

• moc wyjściowa (regulowana)
  • SSB, CW, RTTY, PSK31, FM : 2-100W
  • AM :1-30W
• Rodzaje modulacji:
  • • SSB :modulacja DPSN
    • AM : cyfrowa modulacja niskopoziomowa
    • FM : cyfrowa modulacja fazowa
• emisja sygnałów niepożądanych
  • • mniej niż -50dB (HF)
    • mniej niż -63dB (50MHz)
• tłumienie nośnej Więcej niż 40dB
• tłumienie niepożądanej wstęgi bocznej Więcej niż 55dB
•

• gniazdo mikrofonowe 8-pin (600Ω)

• system odbioru superheterodyna z podwójną konwersją
• częstotliwości pośrednie I: 64.455MHz II: 36kHz
• CZUŁOŚĆ: (typowa)
  • • SSB, CW, RTTY (BW: 2.4kHz przy 10dB S/N) 1.8-29.999MHz 0.15μV (przedwzmacniacz 1 włączony) 50.0-54.0MHz 0.12μV (Przedwzm. 2 włączony).
    • AM (BW: 6kHz przy 10dB S/N) 0.1-1.8mHz 6.3μV (przedwzmacniacz 1 włączony) 1.8-29.999MHz 2.0μV (Przedwzm. 1 włączony) 50.0-54.0MHz 1.6μV (Przedwzmacniacz 2 włączony).
    • FM (BW: 15kHz przy 12dB SINAD) 28-29.97MHz 0.5μV (Przedwzm. 1 włączony) 50.0-54.0MHz 0.32μV (Przedwzm. 2 włączony)
• czułość blokady szumów (przedwzmacniacz wyłączony)
  • SSB mniej niż 3.2μV
  • FM mniej niż 0.3μV
• SELEKTYWNOŚĆ:
  • SSB (BW: 2.4kHz) więcej niż 2.4kHz/-6dB mniej niż 3.8kHz/-60dB
  • CW (BW: 500Hz) więcej niż 500Hz/-6dB mniej niż 900Hz/-60dB
  • RTTY (BW: 350kHz) więcej niż 350Hz/-6dB mniej niż 650Hz/-60dB
  • AM (BW: 6kHz) więcej niż 6.0kHz/-6dB mniej niż 15.0kHz/-60dB
  • FM (BW: 15kHz) więcej niż 12.0kHz/-6dB mniej niż 20.0kHz/-60dB
• tłumienie częst. lustrzanych i pasożytniczych więcej niż 70dB
• moc AF (przy 10% zniekształceń i obciążeniu 8Ω) więcej niż 2.0W
• zakres RIT +/-9.999kHz
• gniazdo słuchawkowe 3-pin 6.35 (d) mm (1/4")
•

• gniazdo głośnika zewn. 2-pin 3.5 (d) mm (1/8") /8Ω
