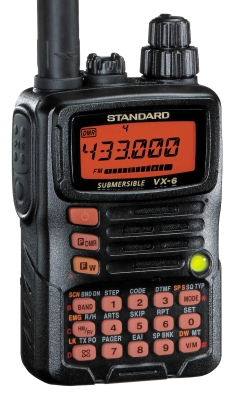

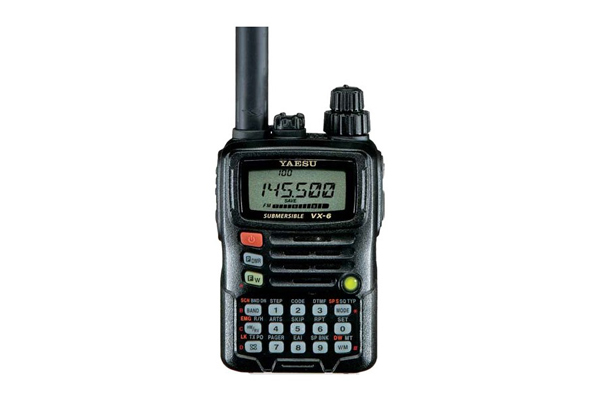

Radiotelefon VX-6E posiada wodoszczelną obudowę (IPX7) – może być zanurzony w wodzie na głębokość 1 metra przez 30 minut. Wodoszczelny konektor oraz gniazdo mikrofonowe pozwala na korzystanie z wodoodpornego mikrofonogłośnika MH-73A4B, dostępnego jako wyposażenie opcjonalne.
Konstrukcja VX-6E jest mocna, trwała, odporna na trudne warunki pogodowe. Urządzenie jest idealne do pracy na zewnątrz. Gałki przełącznika kanałów oraz potencjometru głośności posiadają głębokie rowki umożliwiające łatwe i precyzyjne dopasowanie parametrów nawet w mroźną pogodę bez zdejmowania grubych rękawic.
Nową funkcją
VX-6E jest Automatyczna Funkcja Identyfikatora Zagrożenia ID (EAI) powodująca, że radio automatycznie nadaje Twój znak wywoławczy i włącza mikrofon, nawet jeżeli jesteś unieruchomiony i nie możesz nacisnąć przycisku PTT.
Radiotelefon posiada diodę LED, która w normalnych warunkach świeci na zielono - kanał zajęty lub czerwono - nadawanie. W przypadku niebezpieczeństwa dioda miga białym, ostrym światłem. Może być wykorzystana także jako latarka - wówczas świeci białym, ciągłym światłem.
Radiotelefon
VX-6E posiada następujące komórki pamięci:
- 900 komórek standardowych,
- 99 kanałów „pamięci omijanych częstotliwości”,
- 11 komórek „domowych” pozwalających zapisać i szybko wywołać jedną główną częstotliwość na każdym roboczym zakresie,
- 50 komórek krańców pasm,
- 24 banki pamięci, każdy z banków może pomieścić do 100 komórek, a każda komórka może być przydzielona do kilku banków,
- kanał automatycznego identyfikatora zagrożenia (EAI),
- 10 kanałów bezpośredniego wywołania pamięci,
- 10 kanałów radiofonicznej pogody,
- 89 komórek KF – fabrycznie zostały zaprogramowane najpopularniejsze stacje KF,
- 280 kanałów morskich.
Radiotelefon VX-6E posiada unikatowy przycisk „Internet”. Umożliwia on łatwy i szybki dostęp do przemiennikowego systemu internetowego WIRES™-II – poprzez naciśnięcie przycisku „Internet” wysłany zostaje wymagany przez przemiennik i skonfigurowany do sytemu WIRES™-II pojedynczy ton DTMF.System WIRES™-II umożliwia połączenie wielu stacji retransmisyjnych amatorskich w sieć miejską, krajową lub światową poprzez Internet.
Pozostałe funkcje VX-6E:
- funkcja DMR (Direct Memory Recall) – przywołuje wcześniej zaprogramowane ustawienia jednym dotknięciem przycisku,
- funkcja Smart Search,
- koder i dekoder CTCSS i DCS,
- automatyczny przesuw repeaterowy (Repeater Shift)-ARS,
- funkcja ograniczenia czasu nadawania TOT,
- funkcja automatycznego wyłączania radiotelefonu APO,
- funkcja automatycznej kontroli przebywania w zasięgu innego radiotelefonu ARTS (wyjście i powrót w obszar zasięgu sygnalizowane dźwiękiem),
- wyświetlacz wskazujący nieodebrany ton transmisji, co umożliwia ponowne jej nawiązanie,
- tłumik do osłabienia silnych sygnałów.
Do pobrania:
Broszura informacyjna w języku angielskim
SPECYFIKACJA VX-6E
|
Ogólne
|
|
zakres częstotliwości odbioru
|
0,5 – 1,8 MHz (pasmo BC)
1,8 – 30 MHz (pasmo SW)
30 – 76 MHz (50 MHz – amatorskie)
76 – 108 MHz (FM)
108 – 137 MHz (pasmo lotnicze)
137 – 174 MHz (144 MHz – amatorskie)
174 – 222 MHz (VHF TV)
222 – 420 MHz (222 MHz - amatorskie)
420 – 470 MHz (430 MHz – amatorskie)
470 – 800 MHz (UHF TV)
800 – 998,990 MHz (ACT 2; zablokowane pasmo telefonów komórkowych)
|
|
zakres częstotliwości nadawania
|
144 – 146 (148) MHz
430 – 440 (450) MHz
|
|
kroki strojenia
|
5/9/10/12.5/15/20/25/50/100 kHz
|
|
stabilność częstotliwości
|
±5 ppm (-10ºC do +50ºC [-14ºF do +122ºF[)
|
|
shift przemiennika
|
±600 kHz (144 MHz)
±1,6/7,6 MHz (430 MHz)
|
|
rodzaj modulacji pracy
|
F2D, F3E
|
|
impedancja anteny
|
50 Ω
|
|
napięcie zasilania
|
7,4V DC – minus na masie
5,0 – 16,0V DC – minus na masie (zewnętrzne gniazdo JACK)
|
|
pobór prądu
|
150 mA (odbiór)
60 mA (Standby, Saver Off)
30 mA (Standby, Saver On)
900 μA (on Timer Activates)
200 μA (Auto Power Off)
1,6 A (5 W TX, 144 MHz)
1,8 A (5 W TX, 430 MHz)
|
|
zakres temperatury pracy
|
-20ºC do +60ºC (-4ºF do +140ºF)
|
|
wymiary
|
58 x 89 x 28,5 mm (szerokość x wysokość x grubość)
|
|
waga
|
270 g z baterią i anteną
|
|
Nadajnik
|
|
moc wyjściowa
|
5,0 W – High
2,5 W – Low 3
1,0 W – Low 2
0,3 W – Low 1
|
|
typ modulacji
|
F2D, F3E zmienna reaktancja
|
|
maksymalna dewiacja
|
±5 kHz (F2D, F3E)
|
|
emisja sygnałów niepożądanych
|
60 dB
|
|
impedancja mikrofonowa
|
2 kΩ
|
|
Odbiornik
|
|
typ odbiornika
|
AM, NFM: superheterodyna z podwójną przemianą częstotliwości
WFM: superheterodyna z potrójną przemianą częstotliwości
|
|
czułość
|
1,8 – 30 MHZ, AM: 1,0 μV (10 dB SN)
30 – 54 MHz, N-FM: 0,35 μV (12 dB SINAD)
54 – 76 MHz, N-FM: 0,5 μV (12 dB SINAD)
76 – 108 MHz, W-FM: 1,0 μV (12 dB SINAD)
108 – 137 MHz, AM: 1,5 μV (10 dB SN)
137 – 140 MHz, N-FM: 0,2 μV (12 dB SINAD)
140 – 150 MHz, N-FM: 0,16 μV (12 dB SINAD)
150 – 174 MHz, N-FM: 0,2 μV (12 dB SINAD)
174 – 222 MHz, W-FM: 0,5 μV (12 dB SINAD)
300 – 350 MHz, N-FM: 0,5 μV (12 dB SINAD)
350 – 420 MHz, N-FM: 0,2 μV (12 dB SINAD)
420 – 470 MHz, N-FM: 0,18 μV (12 dB SINAD)
470 – 540 MHz, W-FM: 1,0 μV (12 dB SINAD)
580 – 800 MHz, W-FM: 1,0 μV (12dB SINAD)
800 – 999 MHz, N-FM: 0,5 μV (12 dB SINAD)
|
|
selektywność
|
NFM, AM: 12 kHz / 35 kHz (-6 dB / -60 dB)
WFM: 200 kHz / 500 kHz (-6 dB / -20 dB)
|
|
moc audio
|
200 mW @ 8Ω dla 10% THD (@7,4V DC)
400 mW @ 8Ω dla 10% THD (@13,8V DC)
|
W skład kompletu VX-6E wchodzi:
- antena YHA-67,
- akumulator FNB-80LI (7,4V/1250mAh, Lithium Ion),
- ładowarka PA-48C,
- klips do paska,
- instrukcja obsługi w języku polskim oraz angielskim.
