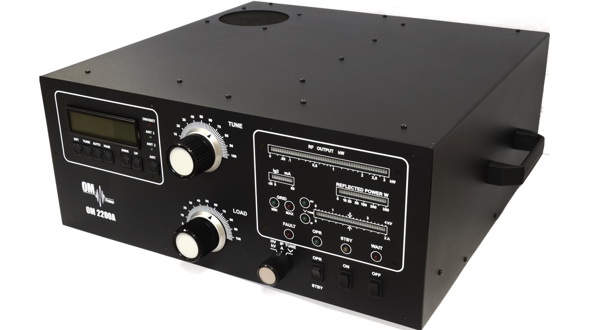

Wzmacniacz liniowy OM2200A został wyprodukowany przez znaną słowacką firmę OM Power. Ten nowy model, to bardzo zaawansowana technicznie konstrukcja lampowa z blokiem w.cz. i zasilaczem w jednej obudowie. Przeznaczony jest do użytku na wszystkich pasmach amatorskich ( włącznie z WARC ) od 1,8 do 29,7 MHz, gdzie dostarcza do anteny maksymalnie 2,2 kW mocy. Jako element wzmacniający, producent zastosował lampę FU-728F.

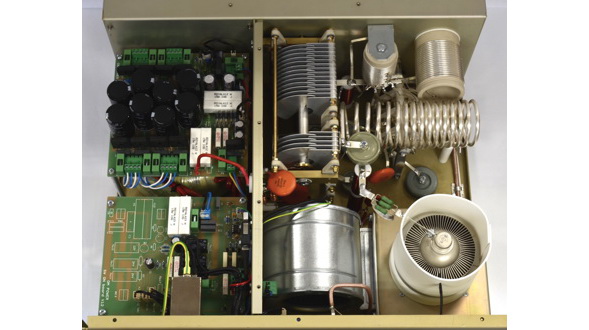

Obwody wyjściowe, zawierające posrebrzane cewki i taśmy łączące, kondensatory zmienne z ceramicznymi izolatorami i kondensatory w.cz. wykonano z odpowiednim zapasem wytrzymałości. Rozgrzane lampy są studzone powietrzem z obiegiem wymuszonym przez odśrodkowy wentylator umieszczony obok lampy. Powietrze jest przepuszczane przez anodę, przechodzi przez czujnik temperatury i jest wydmuchiwane przez górę obudowy. Wentylator automatycznie zwiększa obroty wraz ze wzrostem temperatury. Drugi wentylator, chłodzący blok zasilania i pozostałe elementy bloku mocy, znajduje się na ściance tylnej obudowy.

We wzmacniaczu są zastosowane rozbudowane układy służące do monitorowania pracy i zabezpieczenia wzmacniacza przed szeregiem potencjalnie niszczących sytuacji. W systemach automatycznych zabezpieczeń, przewidziano czujniki umożliwiające monitorowanie mocy przesłanej i odbitej, mocy sterującej, napięcia i prądu anodowego, szczytowego napięcia w.cz. na anodzie, prądu ekranu, prądu sterowania siatki, napięć sterujących i temperatury wydmuchiwanego powietrza. Parametry pracy lampy są stale monitorowane, a wspomniane wbudowane zabezpieczana chronią wzmacniacz przed uszkodzeniami.

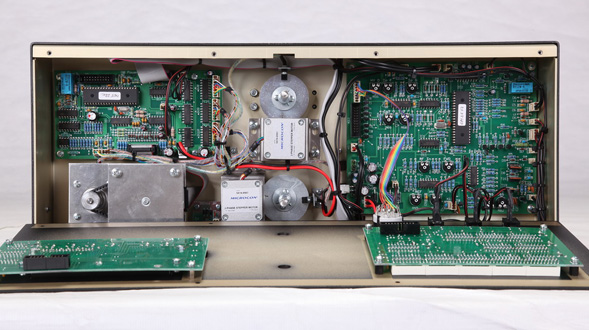

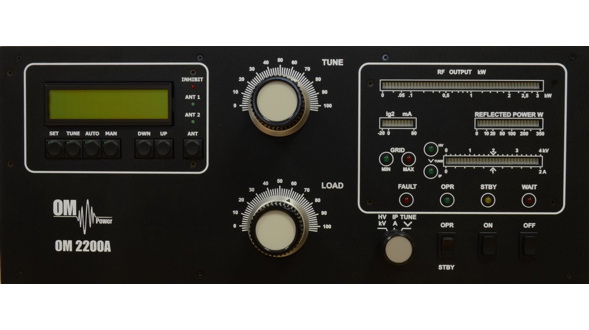

Najważniejsze stany pracy wzmacniacza są pokazywane na wyświetlaczu oraz za pośrednictwem różnych wskaźników z diodami LED. Bardzo wygodne są słupki LED-owe " bargraf ", które pokazują w czytelny sposób wartości istotnych parametrów. Cały układ jest sterowany mikroprocesorowo i dostarcza operatorowi różnych funkcji użytkowych.

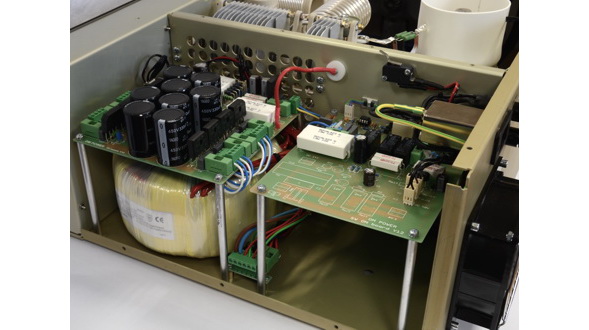

Unikalność konstrukcji tego modelu polega jednak na zastosowaniu automatycznego systemu zmiany zakresów i strojenia. W tym celu wzmacniacz komunikuje się z transceiverem, z którego uzyskuje informacje o aktualnej częstotliwości nadawania. Taki system jest absolutnie rewelacyjny w sytuacjach gdy operator potrzebuje często i szybko zmieniać częstotliwość nadawania, czyli na przykład w zawodach krótkofalarskich. Możliwe jest również ręczne strojenie wzmacniacza. Kolejną unikalną cechą jest wprowadzenie funkcji zdalnego sterowania. Możliwe to jest przewodowo za pomocą specjalnego panelu sterującego. W takiej sytuacji wzmacniacz może się znajdować w innym pomieszczeniu niż przebywa operator. Inny możliwy sposób zdalnego sterowania odbywa się za pośrednictwem sieci LAN i dedykowanego oprogramowania. OM2200 A pozwala również na sterowania przełączaniem zewnętrznego filtra pasmowego oraz przełącznika anten. W tym modelu zastosowano układ jednofazowego zasilania z transformatorem toroidalnym o mocy 3 kVA.

Wzmacniacz posiada certyfikat europejski CE

Specyfikacja:


  • Zakres częstotliwości: 1,8 - 29,7 MHz - wszystkie pasma amatorskie
  • Moc wyjściowa: 2200 W CW/SSB oraz 2000 W RTTY, AM, FM
  • Moc sterująca: 40 - 60 W ( typowo )
  • Impedancja wejściowa: 50 Ohm, SWR < 1,5:1
  • Wzmocnienie: 17 dB
  • Impedancja wyjściowa: 50 Ohm niesymetryczna
  • Obwody wyjściowe: Pi-L filtr z możliwością dopasowania w zakresie SWR < 1:2
  • Strojenie: automatyczne lu ręczne
  • Czas strojenia w trybie AUTO: < 0.5 s w tym samym paśmie, < 3 s przy zmianie pasma
  • Obsługiwany CAT w w trx marek: ICOM, ELECRAFT, KENWOOD, TEN-TEC ORION, YAESU i
    Icom protokół  używany przez urządzenia microHAM (CI-V standard) oraz
    Flex Radio seria 6xxx
  • Zabezpieczenie przed wysokim SWR: automatyczne przełączenie na STBY gdy moc odbita przekroczy 350 W
  • Tłumienie zniekształceń intermodulacyjnych: > 32 dB
  • Tłumienie harmonicznych> 50dB
  • Lampa: tetroda ceramiczna GU84B
  • Chłodzenie: powietrzne, wymuszone
  • Zasilanie: 2 x 230 V 50 Hz - 2 lub 1 faza
  • Transformator: 2 toroidalne 2.0 kVA
  • Układy zabezpieczające: zbyt wysoki: SWR, prąd anodowy, prądy siatek, temperatura; źle zestrojone obwody wyjściowe, układ miękkiego startu, blokowanie załączenia przy otwartej obudowie
  • Wyświetlacz: wyświetlacz LCD do odczytu pasma, częstotliwości, strojenia
  • Wskaźniki diodowe: MOC WYJŚCIOWA - linijka 50 LED, MOC ODBITA - 20 LED, Ig2 - linijka 10 LED, U ANODOWE, I ANODOWE, STROJENIE - 30 LED
  • Przełaczanie nadawanie/odbiór: pełne QSK, ciche przekaźniki
  • Sterowanie wentylatorem: automatyczne, zależne od temperatury
  • Prąd spoczynkowy lampy: ustawiany automatycznie przy wymianie lampy
  • Wymiary: (szer x głęb x wys) 485 mm x 455 mm x 200 mm
  • Waga: 31 kg
DO POBRANIA INSTRUKCJA OBSŁUGI TUTAJ
