BALUN ANTENOWY SZEROKOPASMOWY 1:1 300 W 1.8-52 MHz DO ANTEN DRUTOWYCH TYPU DIPOL

BALUN ANTENOWY SZEROKOPASMOWY 1:1 300 W 1.8-52 MHz DO ANTEN DRUTOWYCH TYPU DIPOL

Średnia ocena (5/5):

(głosów 2)

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 23,00 zł

Numer katalogowy: VPA-BU11300DI

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 195,00 zł

Cena netto: 158,54 zł

Ilość: szt

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Negocjuj cenę produktu Specyfikacja PDF

Opis produktu
Recenzje produktu (2)

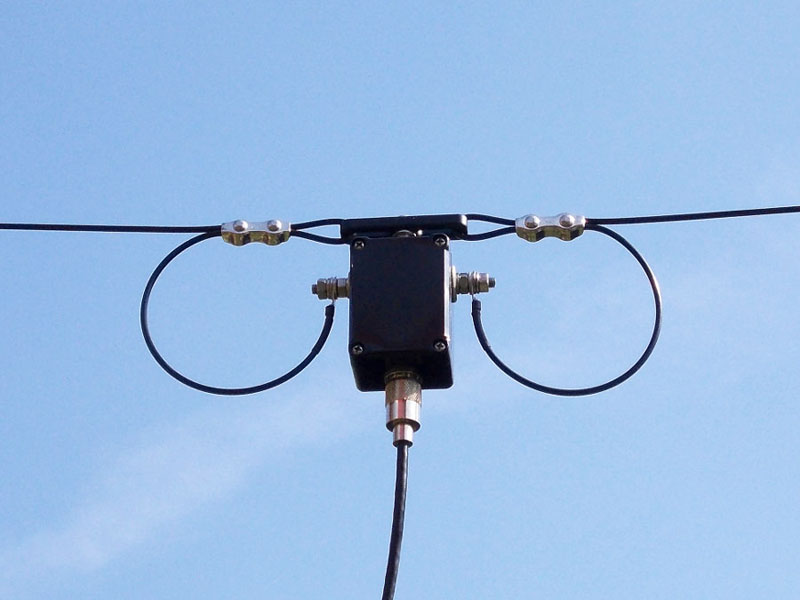

BALUN 1:1 do anten typu dipol, produkcji firmy VPA-Systems, to szerokopasmowy transformator symetryzujący służący do podłączenia 50-cio omowej koncentrycznej linii zasilającej do symetrycznych anten drutowych które posiadają w punkcie zasilania impedancję zbliżoną do 50 omów ( na przykład dipol półfalowy, W3DZZ, inverted V itp. ). Urządzenie przeznaczone jest do użytku w zakresie częstotliwości 1,8 do 52 MHz. Maksymalna dopuszczalna moc dla emisji CW/SSB to 300 W, moc ciągła 250 W. Konstrukcja mechaniczna baluna umożliwia zamocowanie linek tworzących ramiona anteny do izolatora znajdującego się na ściance bocznej obudowy. Podłączenia elektryczne anteny wykonano w postaci śrub ze stali nierdzewnej. Obudowa wykonana jest z czarnego tworzywa sztucznego odpornego na promieniowanie UV. Zastosowano komplet uszczelek zarówno pod pokrywę obudowy jak i pod śruby do podłączania ramion anteny. Pokrywa mocowana jest również za pomocą wkrętów ze stali nierdzewnej. Tradycyjnie już, jak we wszystkich swoich pozostałych wyrobach, do podłączenia linii zasilającej, producent zastosował najwyższej jakości gniazdo koncentryczne typu SO-239 ( UC-1 ) z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej.

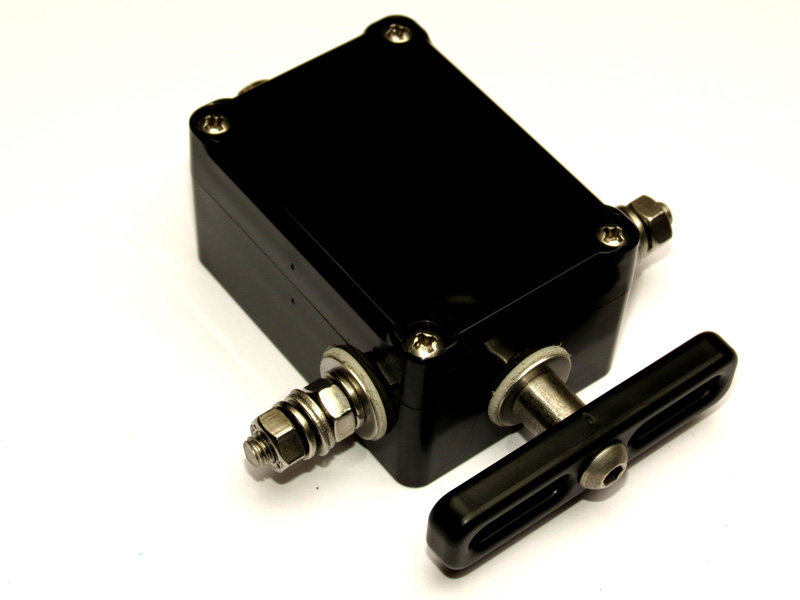

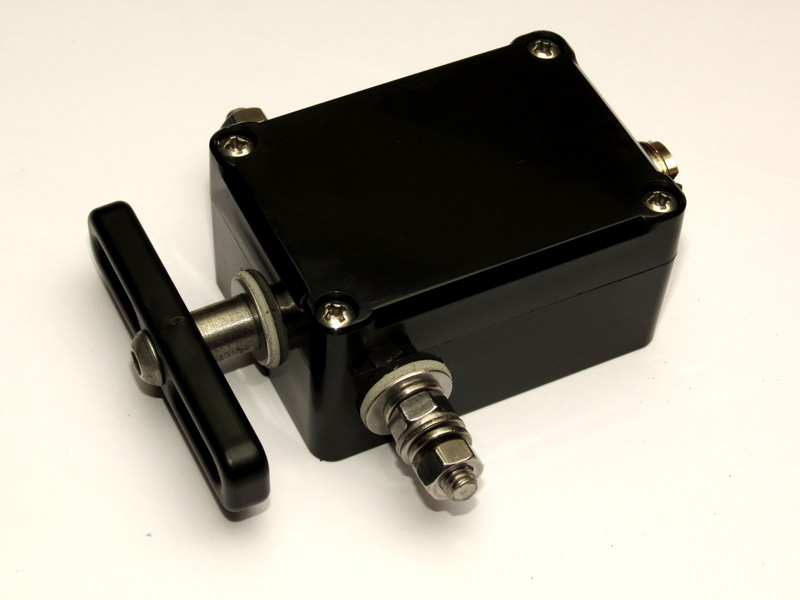

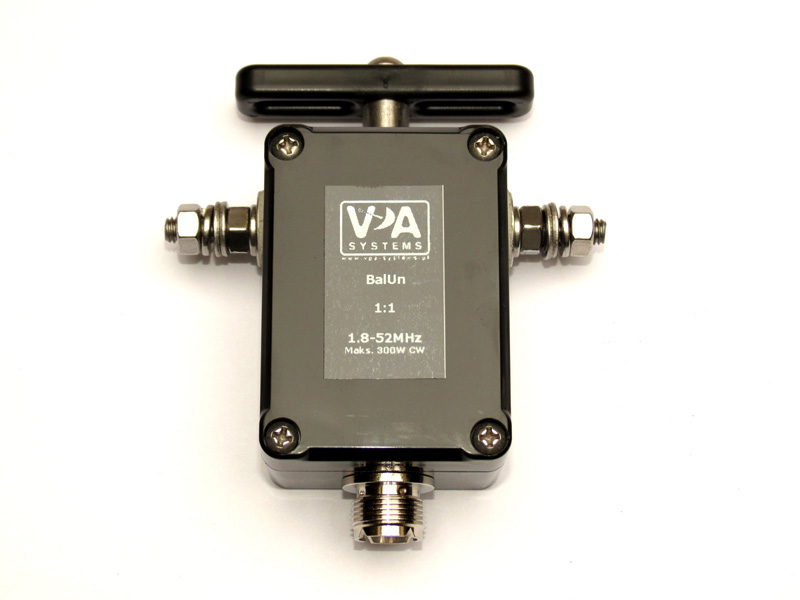

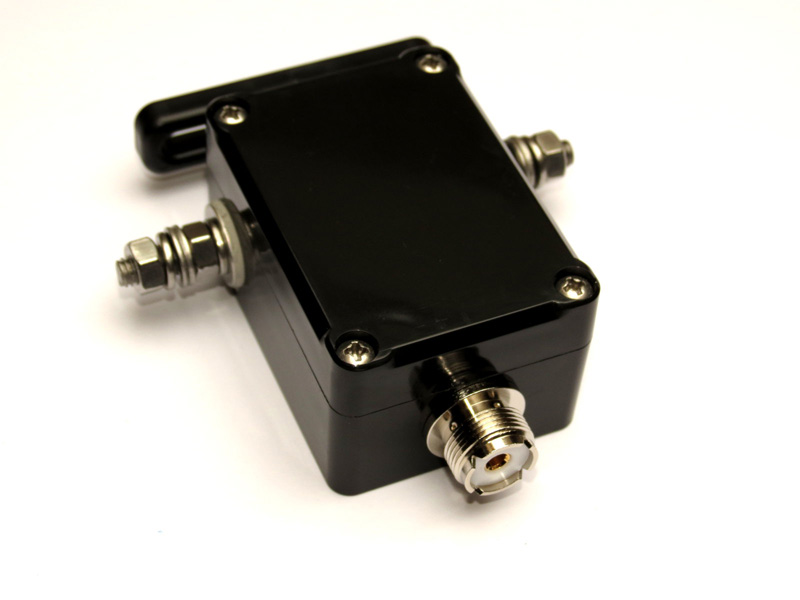

Zdjęcia przedstawiają szczegóły rozwiązań mechanicznych, wykresy SWR ( przy obciążeniu 50 omów ) oraz impedancji uzwojenia zastosowanego transformatora w całym zakresie częstotliwości dla których wykonano balun.

Podstawowe dane:

typ: balun 1:1 50/50 om
zakres częstotliwości: 1,8 - 52 MHz
moc maksymalna dla emisji CW/SSB: 300 W
moc maksymalna ciągła: 250 W
tłumienie własne: < 0,5 dB
SWR dla obciążenia 50 om: < 1,09
podłączenie linii zasilającej: koncentryczne, gniazdo SO-239
podłączenie ramion anteny: śruby M6 z kompletem nakrętek i podkładek
izolator środkowy: UV odporny niemieckiej firmy VerTeko
wymiary: 70x50x25 mm
waga: 0.08 kg

W sprzedaży posiadamy również inne baluny i transformatory dopasowujące dostępne tutaj.

Autor recenzji: Mateusz Ocena produktu: Ocena produktu 5/5

Data napisania recenzji: 12-03-2020

Działa wzorowo, wykonanie profesjonalne.

Autor recenzji: Jurek Ocena produktu: Ocena produktu 5/5

Data napisania recenzji: 20-09-2018

Balun pierwsza klasa. Używam od paru lat, działa niezawodnie.
