ANTENA DELTA KF 2 kW V2020 WIELOPASMOWA ALUMINIOWA nowa wersja

VPA-Systems

Dostępność: Dostępny do 14 dni

Czas wysyłki: 1-14 dni

Koszt wysyłki: od 40,00 zł Dostępne formy wysyłki dla oglądanego produktu:Odbiór osobisty w naszym punkcie - 0,00 zł
Kurier - 40,00 zł

Numer katalogowy: VPA-MBD-AL2020-2KW

Stan produktu: Nowy

Gwarancja: 12 miesięcy, 24 miesiące rękojmii

Cena brutto: 899,00 zł

Cena netto: 730,89 zł

Ilość: szt
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
NOWA WERSJA ANTENY DELTA KF v2020

Delta to antena typu "zamknięta pętla". Taka konstrukcja jest zawsze bardziej odporne za zakłócenia niż anteny typu dipol czy vertical. Ta wielopasmowa Delta, zaprojektowana przez VPA-Systems a wzorowana na konstrukcji SP3PL i M0PLK, łączy w sobie dobrze dobrane elementy i system zasilania co w efekcie daje antenę o niskich kątach promieniowania idealnych do dalekich łączności DX.

Tego typu antena została opisana w magazynach dla radioamatorów m. in. w Polsce, Rosji, Ukrainie.

W zmodyfikowanej wersji V2020 zastosowano nowy BALUN o zwiększonej wytrzymałości ( dla emisji cyfrowych ), poszerzoną symetryczną linię dopasowującą ( "drabinkę" ). Antena została ponownie zoptymalizowana w celu uzyskania lepszego dopasowania. Sprawdzone rozwiązania konstrukcyjne oraz wysokiej jakości materiały ponownie zastosowano w najnowszym modelu:
  • nowy BALUN przenoszący moc max 2000 W ciągłą 1000 W, uzwojenie przewodem w izolacji PTFE
  • wysokiej jakości gniazd antenowe z izolatorem TEFLONOWYM I ZŁOCONYM STYKIEM ŚRODKOWYM produkcji niemieckiej
  • obudowa baluna ( puszka antenowa ) wykonana z ABS ! *2
  • rozpórki linii symetrycznej wykonano na drukarce 3D z tworzywa UV ODPORNEGO

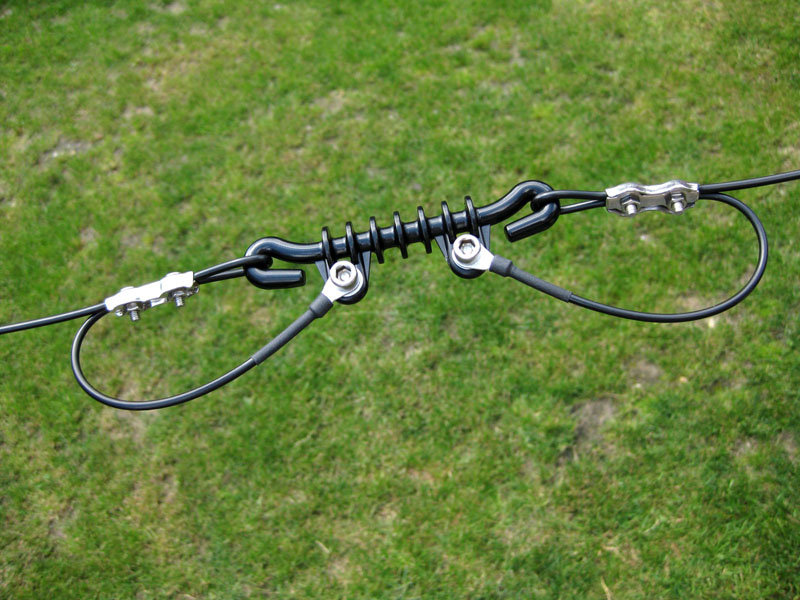

  • CENTRALNY IZOLATOR to specjalnie zaprojektowany do takich zastosowań element z  tworzywa UV ODPORNEGO produkcji NIEMIECKIEJ

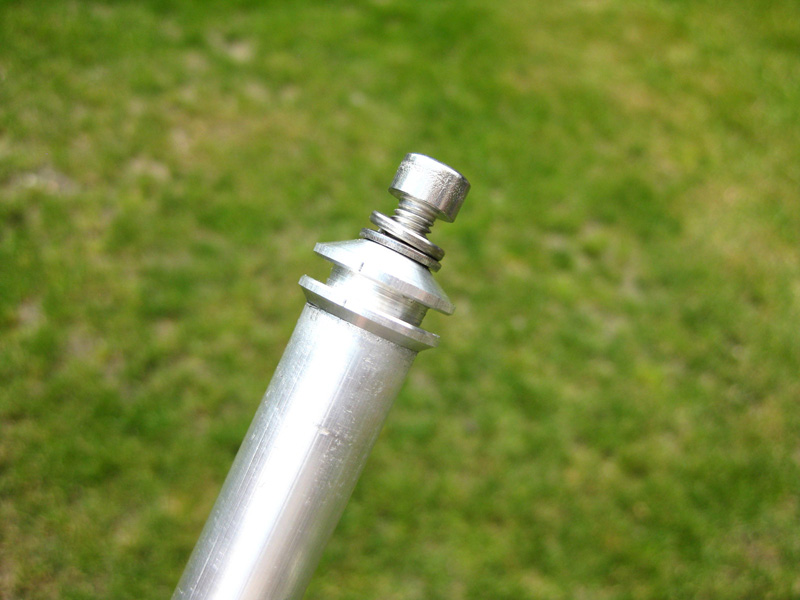

  • nowy sposób połączenia elementów aluminiowych z elementami drutowymi anteny zapewniający odpowiednie właściwości mechaniczne i elektryczne

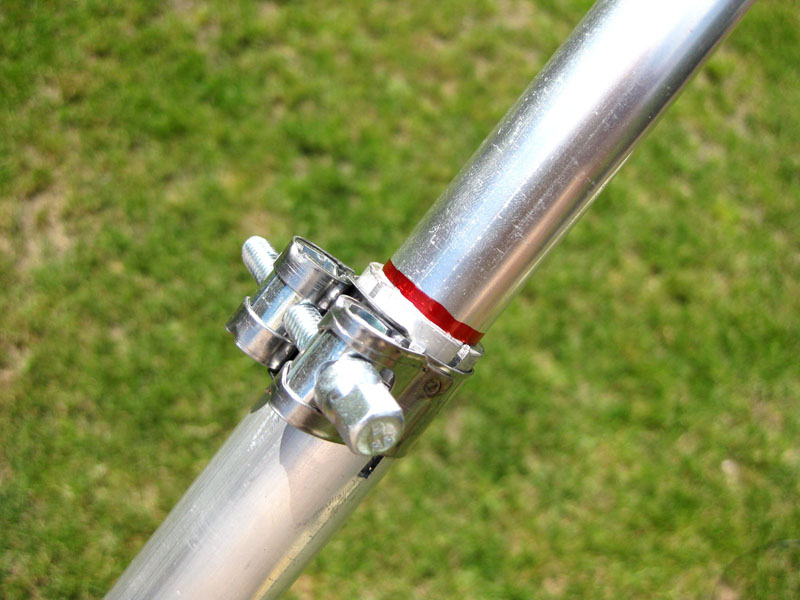

  • inny sposób połączenia ze sobą elementów aluminiowych ramion bocznych trójkąta - wysokiej jakości, wytrzymałe opaski zaciskowe
  • płyta bazowa wykonana na obrabiarce CNC
  • wytrzymałe uchwyty ramion anteny wykonane na drukarce 3D z tworzywa UV ODPORNEGO
  • ELEMENTY DRUTOWE Z NAJWYŻSZEJ JAKOŚCI LINEK ANTENOWYCH PRODUKCJI DX-WIRE ( NIEMCY )  - ramiona górne - LINKA FS2 w izolacji z czarnego PE UV odpornego
               - drabinka zasilająca - LINKA FL miedziana w izolacji z czarnego PE UV odpornego

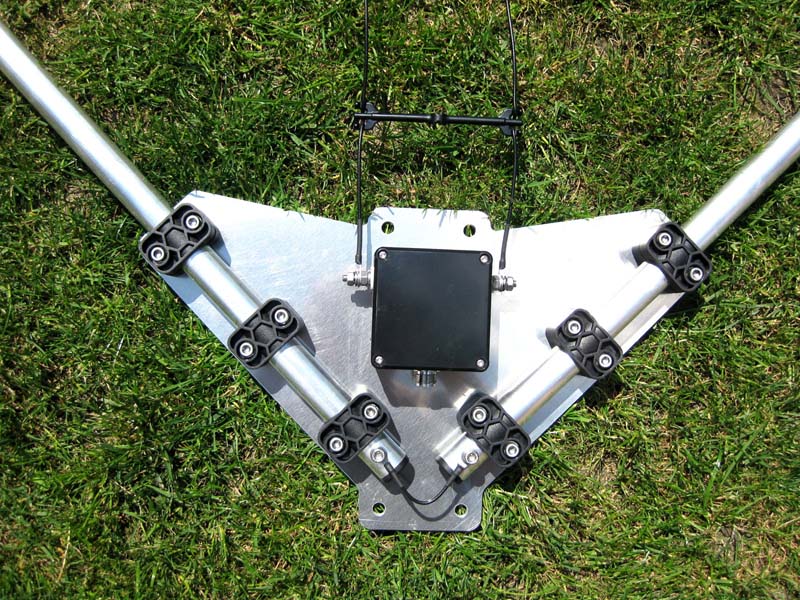

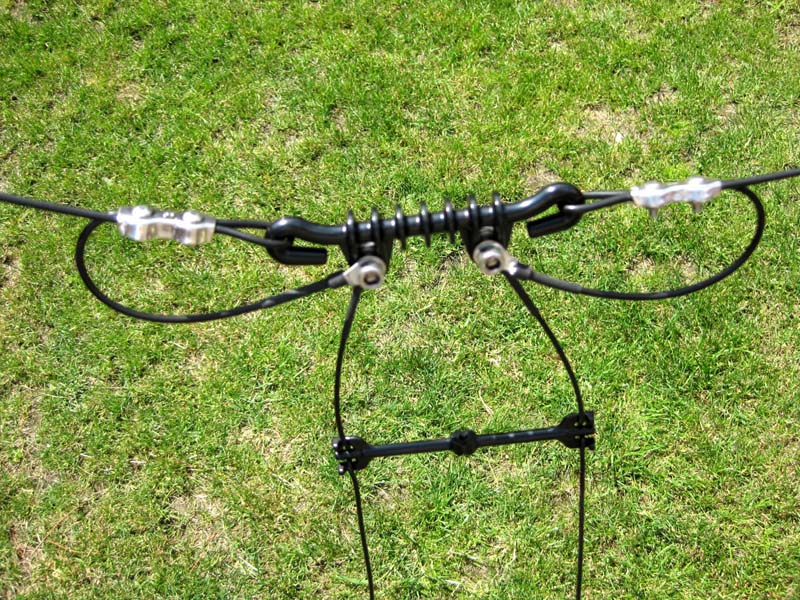

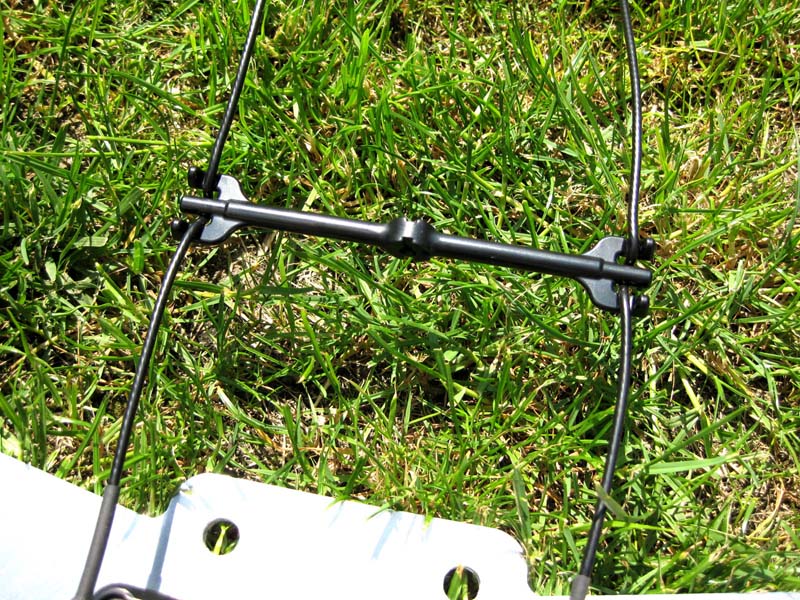

Wszystkie szczegóły nowej konstrukcji pokazane są na zdjęciach.
Uwaga:
Puszka antenowa wykonana z ABS-u w kolorze zależnym od okresu, w którym antena została wyprodukowana.


Specyfikacja:
  • Bardzo dobrze spisuje się w pasmach 20-17-15 m.
  • Użyteczna również na pasmach 30, 12, 10 m z mniejszą skutecznością.
  • Niskie kąty promieniowania dzięki górnemu zasilaniu za pomocą niskostratnej drabinki.
  • Wzorowana na Multibander 7PL wg SP3PL.

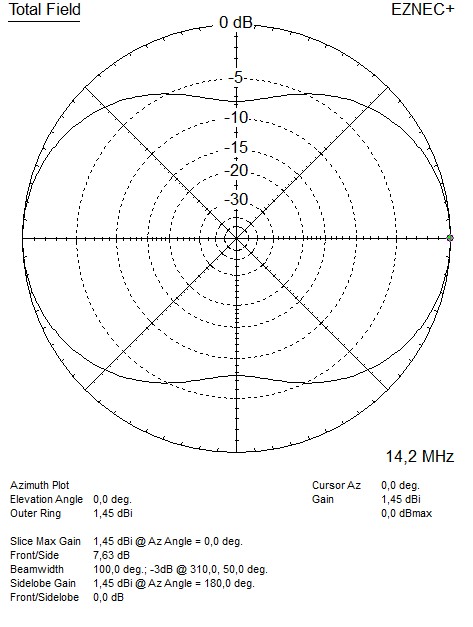

  • Dwu-kierunkowa i niskoszumowa w porównaniu do anteny typu Vertical.
  • Antena nie jest rezonansowa - wymaga ATU.
  • Dostarczana w komplecie: drabinka, główna pętla z rur aluminiowych, transformator dopasowujący. Częściowo zmontowana.
 Informacje techniczne Delta pionowa wielopasmowa v2017
 Zakres częstotliwości 10* - 30 MHz
 Zysk 3.5 - 9.0 dBi zależnie od pasma

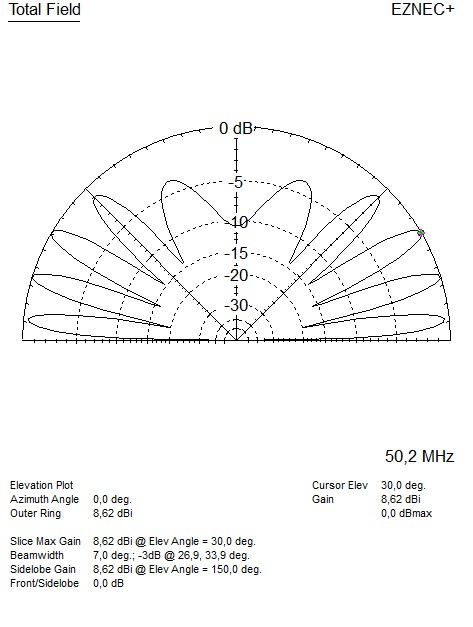

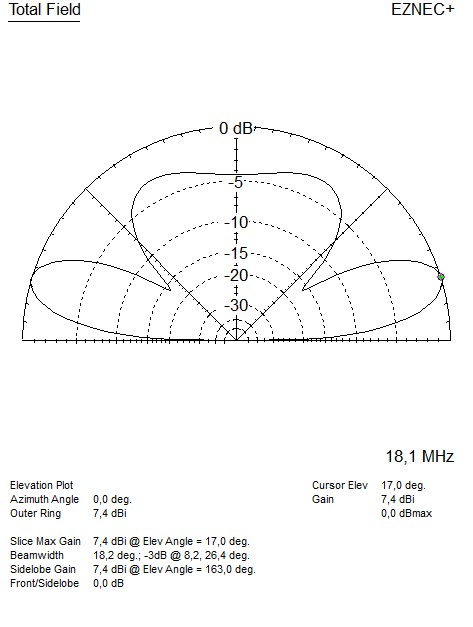

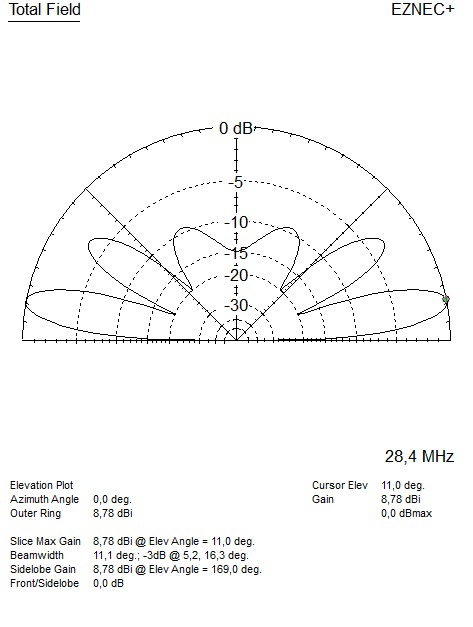

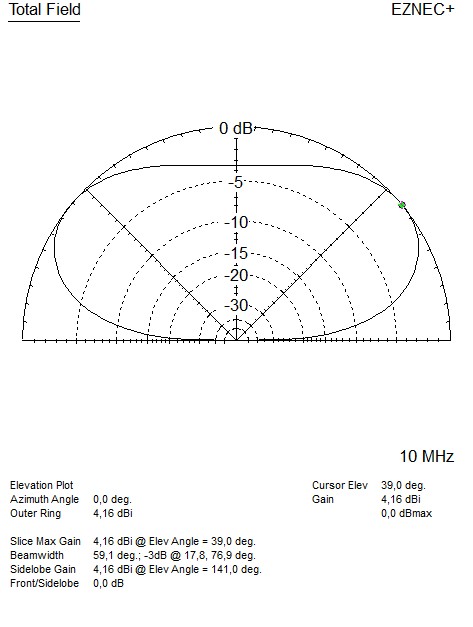

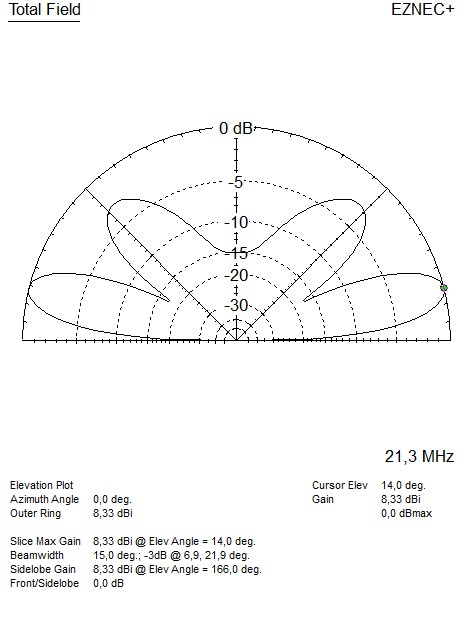

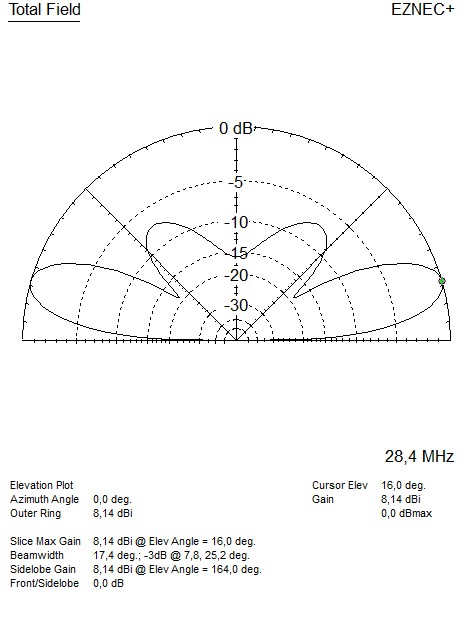

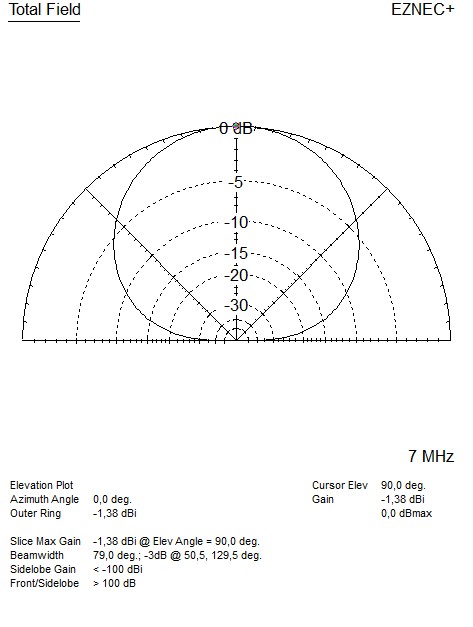

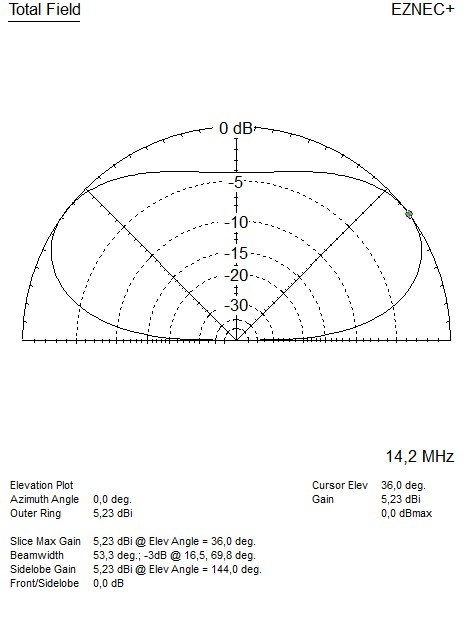

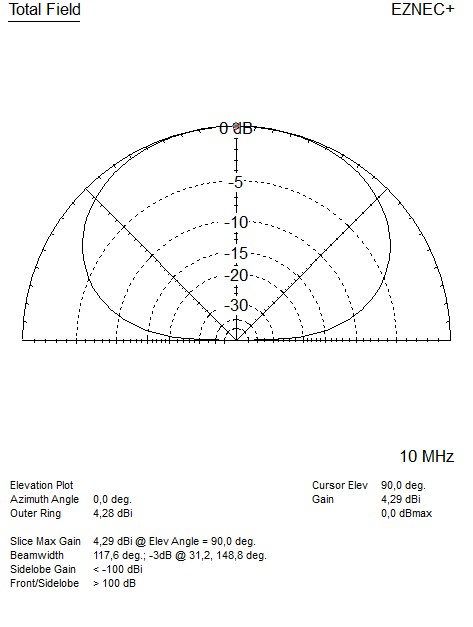

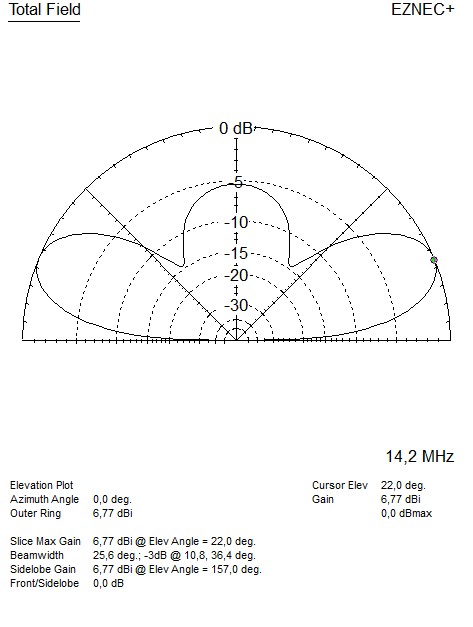

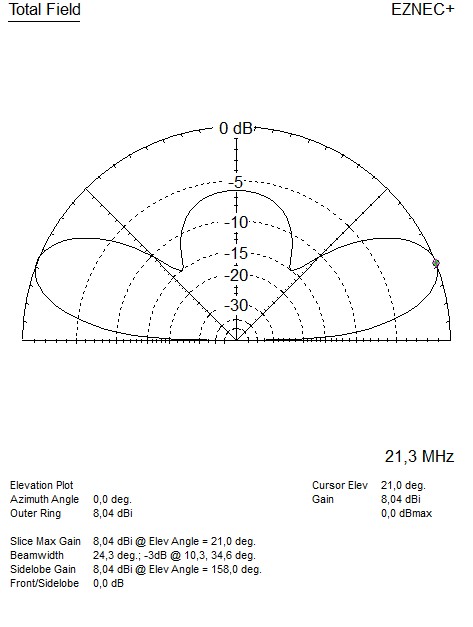

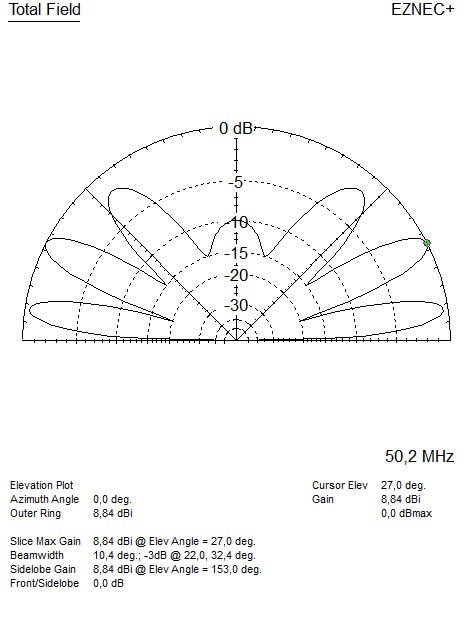

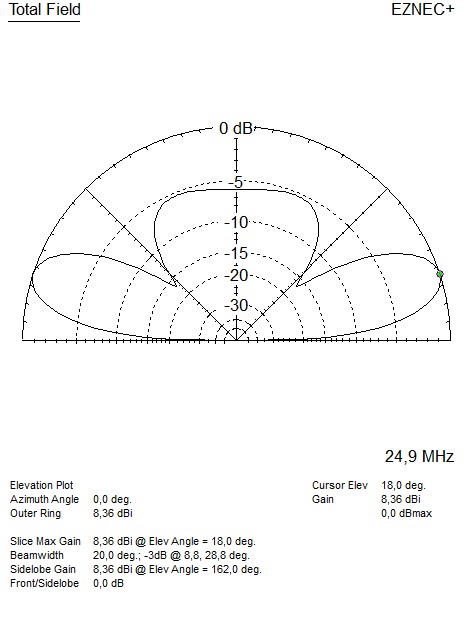

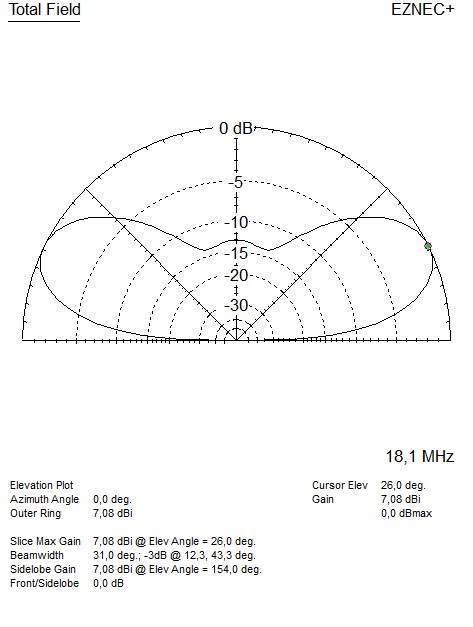

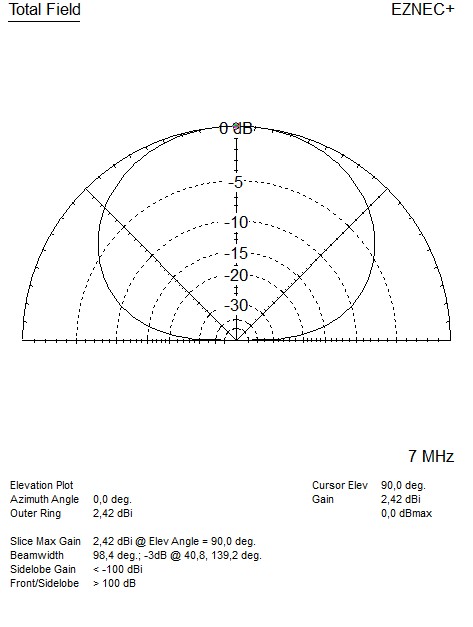

 Kąt elewacji (antena 10 m ponad ziemią) 38 - 11 º zależnie od pasma
 Moc doprowadzona 2 kW SSB/CW, 1 kW AM/FM/DIGI
 SWR *1 WYSOKI, wymagana skrzynka antenowa!
 Wysokość anteny 500 cm
 Szerokość anteny 550 cm
 Gniazdo antenowe SO-239
 Weight 5 kg
 Średnica elementów ramion Stopniowana 25x2-20x1.5-16x1.5mm
 Użyte linki antenowe DX-Wire typ FL lub FS2
 Użyte materiały aluminium / stal nierdzewna / stal galwanizowana
 Mocowanie do masztu Dwie obejmy - średnica masztu 25-50 mm
*Uwaga
1, Antena nie jest rezonansowa, posiada wysoki SWR zależny od pasma, wysokości montażu i bliskiego otoczenia anteny.
Producent nie gwarantuje poprawnej współpracy z anteną wszystkich modeli skrzynek antenowych na każdym paśmie.
Według posiadanych informacji od Klientów, dopasowanie za pomocą ATU było w 100% skuteczne w pasmach 20-17-15 m.
W pozostałych pasmach zdarzały się problemy, które udawało się rozwiązać przez zmianę położenia anteny czy długości przewodu koncentrycznego zasilającego antenę.
Antena była zainstalowana w naszej firmie przez kilka miesięcy, zasilana kablem RG213 o długości 26 m. W podanym w tabeli zakresie częstotliwości ( pasma amatorskie ) bez problemu współpracowały z nią ATU w TS990S, IC756PRO3 oraz zewnętrzna LDG AT-100PRO2.
2. Kolor puszki antenowej zawierającej BALUN może różnić się od pokazanego na zdjęciach.


Do pobrania:

1. Szczegółowa instrukcja montażu anteny
